CTX beta 1250 TC 4A
CTX beta 1250 TC 4A
高生产力的高精度车铣复合加工中心
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

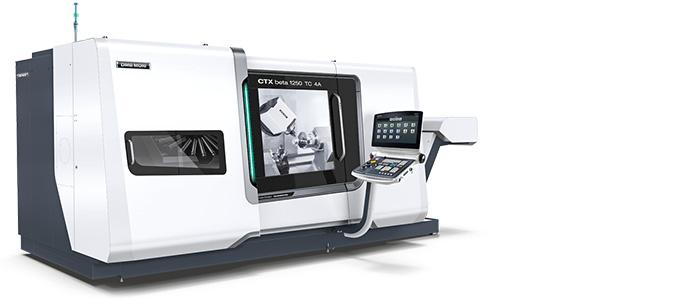

全新CTX beta 1250 TC 4A开创了CTX系列机床的4轴车铣复合加工的新领域。B轴的12.000 rpm转速的车铣复合加工主轴由转矩电机驱动。选配的下刀塔采用直接驱动技术，高转速10.000 rpm和Y轴进一步提高生产力和应用灵活性。
Highlights CTX beta 1250 TC 4A
- 12,000 rpm的车铣复合加工主轴和直接驱动摆动电机，加工灵活性较好，包括有5轴插补功能（选配）

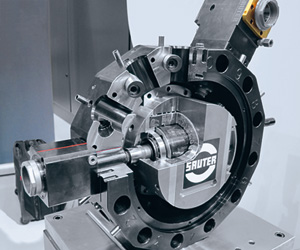

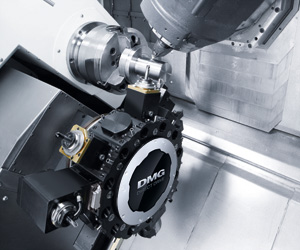

- 12×-VDI 40直接驱动的刀塔，最高转速：10,000 rpm或16位，排屑更多
- 带Y轴刀塔（±40 mm）（选配），先进的棒料和轴件及盘件完整加工技术
- TRIFIX©精密刀具接口的刀塔，刀具装夹速度快 和装夹精度高且性能稳定
- 加工速度快，快移速度45 m/min
- Siemens ShopTurn 3G编程环境，编程容易和编程速度快
- 性能稳定和重复精度高，结构刚性好，45号导轨，冷却液冷却，带主轴电机
.jpg)
.jpg)
.jpg)

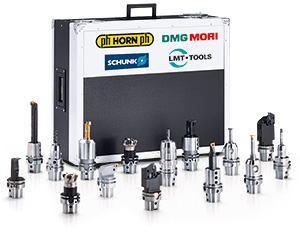

HORN / Schunk / LMT刀具套件
高性能套件，包括外圆和内圆车刀，径向和轴向冲孔刀，以及螺纹刀，切槽和钻孔刀。
技术参数
CTX beta 1250 TC 4A
机床型号 |
|
CTX beta 1250 TC 4A |
|
加工区 |
|
|
|
Swing diameter, max. |
mm |
540 |
|
Turning diameter, max. |
mm |
340 |
|
Turn-mill spindle carrier (top) |
|
|
|
Cross travel (X1) |
mm |
450 (-10) |
|
Vertical travel (Y1) |
mm |
±100 |
|
Longitudinal travel (Z1) |
mm |
1,200 |
|
刀塔滑座（下） |
|
|
|
Cross travel (X2) |
mm |
195 |
|
垂直行程（Y2）* |
mm |
±40 |
|
Longitudinal travel (Z2) |
mm |
1,200 |
|
Main spindle |
|
|
|
Spindle head (flat flange) |
mm |
170h5 | (220h5)* |
|
Bar capacity |
mm |
65 (76)* | (102) |
|
Spindle diameter in the front bearing |
mm |
130 | (160)* |
|
夹紧卡盘 |
mm |
200 / 250 / 315 | 315 / 400 |
|
驱动功率（40% / 100% DC） |
kW |
32 / 25 | (48 / 40)* |
|
扭矩，最大(40/100% DC) |
Nm |
360 / 280 | (680 / 570)* |
|
Max. rotation speed |
rpm |
5,000 | 4,000 |
|
副主轴 |
|
|
|
Spindle head (flat flange) |
mm |
170h5 |
|
Spindle diameter in the front bearing |
mm |
130 |
|
Chuck* |
mm |
200 / 250 / 315 |
|
驱动功率（40% / 100% DC） |
kW |
32 / 25 |
|
扭矩，最大(40/100% DC) |
Nm |
360 / 280 |
|
Max. rotation speed |
rpm |
5,000 |
|
进给驱动AC，刀架1，快移速度X / Y / Z |
m/min |
30 / 30 / 45 |
|
Turning-milling spindle |
|
|
|
Tool reception |
|
HSK-A63 | (Capto C6)* |
|
Spindle speed, max. |
rpm |
12,000 |
|
驱动功率，最大（40% DC） |
kW |
29 |
|
Torque, max. (40% DC) |
Nm |
79 |
|
B轴（转矩电机驱动） |
|
|
|
Swivel range (B) |
degrees |
220 |
|
Torque, max. (40% DC) |
Nm |
614 |
|
Hydraulic clamping |
Nm |
2,800 |
|
Tool magazine |
|
|
|
刀位数量 |
Disk 24 (chain 120)* |
|
|
Tool length |
mm |
300 |
|
Tool weight G1 / G2 |
kg |
7 |
|
Tool diameter, max. (with pocket empty) |
mm |
80 |
|
进给驱动AC，刀架2，快移速度X2 / Y2* / Z2 |
m/min |
30 / 30 / 45 |
|
Tool mount (turret, bottom)3) |
|
|
|
刀位数量 |
12 (16)* | (12 / 16)* |
|
|
Driven tool stations |
12 (16)* | (12 / 16)* |
|
|
Shaft diameter (according to DIN 69880) |
ø mm |
40 (30)* | (40 / 30)* |
|
驱动功率（40%DC） |
kW |
40 (30)* | (40 / 30)* |
|
Torque, max. (40% DC) |
Nm |
28 | (34)* |
|
Max. rotation speed |
rpm |
4,000 | (10,000)* |
|
Tailstock |
|
|
|
尾座行程（自动运动） |
mm |
– |
|
Centre location |
MT |
– |
|
Max. tailstock pressure |
daN |
– |
|
|
|
|
|
Machine weight with control cabinet |
kg |
15,000 |
* Optional
** for linear version
控制系统 |
|
CELOS® - 兼容，统一，一致。 |
|
Operate 4.5版的SIEMENS 840D solutionline和ShopTurn 3G |
