DMF 260|7 / linear
DMF 260|7 / linear
两种规格的动柱机床
.jpg)
.jpg)
.jpg)

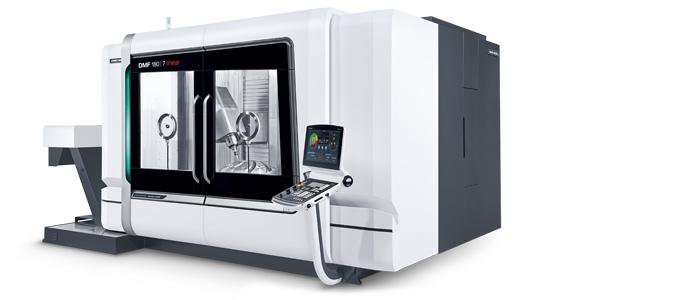

在动柱产品线中，DMF 260有两个规格：DMF 260|7的Y轴和Z轴行程为700 mm和DMF 260|11的Y轴行程为1,100 mm和Z轴行程为900 mm。 这两种规格都具有精度高和灵活性好的优点，几乎适合所有加工任务。 DMF系列机床标配滚珠丝杠驱动。选配高动态性能版，X轴为直线电机驱动，快移速度80 m/min。
Highlights DMF 260|7 / linear
- 高精度，因为热对称动柱和人造大理石床身。

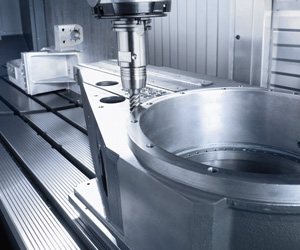

- 灵活性好，可3轴加工也可5轴联动加工和铣车复合加工。
- 高效率，直线电机驱动的快移速度80 m/min。加工区隔墙允许用户在加工的同时装夹工件，因此非加工时间短。
- Y轴和Z轴行程700 mm

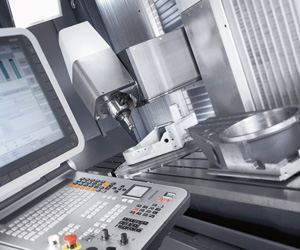

- DMG ERGOline控制面板，19"显示器和Siemens 840D solutionline或Heidenhain iTNC530数控系统
.jpg)
.jpg)
.jpg)
.jpg)

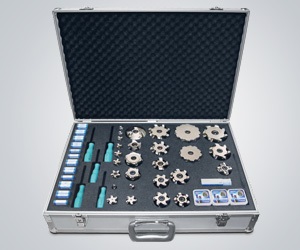

Ingersoll刀具套件
Ingersoll刀具套件提供广泛应用的铣刀，例如用于端面铣、轴肩铣、端面铣、倒角、槽铣和圆弧铣。
技术参数
DMF 260|7 / linear
|
机床型号 |
|
|
DMF 260|7 / linear |
|
|
加工区 |
|
|
|
|
|
X轴 |
mm |
2,600 |
|
|
|
Y轴 |
mm |
700 |
|
|
|
Z轴 |
mm |
700 |
|
|
|
主驱动（标配） |
|
|
|
|
|
转速范围 |
rpm |
8,000 |
|
|
|
功率（25 %） |
kW |
23.5 |
|
|
|
Tool reception |
SK40 |
|
||
|
主驱动（选配） |
|
|
|
|
|
转速范围 |
rpm |
14,000 |
|
|
|
功率（40 %） |
kW |
18.9 |
|
|
|
Tool reception |
SK40 / HSK-A63 |
|
||
|
转速范围 |
rpm |
18,000 |
|
|
|
功率（40 %） |
kW |
35 |
|
|
|
刀座 |
SK40 / HSK-A63 |
|
||
|
转速范围 |
rpm |
- |
|
|
|
功率（40 %） |
kW |
- |
|
|
|
刀座 |
- |
|
||
|
进给驱动 |
|
|
|
|
|
快移速度X（linear） |
m/min |
40 (80) |
|
|
|
快移速度Y / Z（linear） |
m/min |
40 (80) |
|
|
|
进给范围（直线） |
mm/min |
40,000 (80,000) |
|
|
|
进给力 (X/Y/Z) |
kN |
8 |
|
|
|
直线轴测量系统 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
10 |
|
|
|

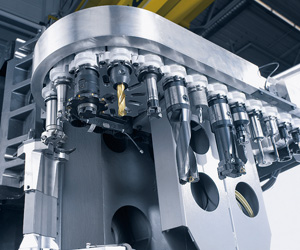

Tool magazine |
|
|
|
|
|
刀位数 |
30 (60, 120) |
|
||
|
最大刀具重量 |
kg |
6 |
|
|
|
最大刀具直径 |
mm |
80 |
|
|
|
空相邻刀位时 |
mm |
130 |
|
|
|
最大刀具长度 |
mm |
300 |
|
|
|
工作台 |
|
|
|
|
|
固定工作台尺寸 |
mm |
2,900 × 700 |
|
|
|
工作台承重 |
kg |
2,150 |
|
|
|
带NC回转工作台 |
|
|
|
|
|
直径 |
mm |
750 |
|
|
|
工作台承重 |
kg |
500 |
|
|
|
选配 |
|
|
|
|
|
高动态性能套件 |
• |
|
||
|
B轴（摆动范围） |
degrees |
±100° |
|
|
|
带NC回转工作台（C轴） |
• |
|
||
|
NC分度头（A轴） |
• |
|
||
|
NC装夹工作台（C轴） |
• |
|
||
|
其它夹刀 |
CAT 40 / BT 40 |
|
||
|
加工区隔墙 |
• |
|
||
|
排屑器 |
• |
|
||
|
内冷系统 40 / 80 bar |
• |
|
||
|
旋转观察窗 |
• |
|
||
|
测量系统密封空气 |
• |
|
||
|
刀具测量类型 |
Blum-Laser / TT140 |
|
||
|
工件测量 |
TS649 / PP60 |
|
||
|
铣车工作台 |
• |
|
||
|
微量润滑 |
• |
|
||
|
主轴中心吹气 |
• |
|
||
|
夹紧液压 |
• |
|
||
|
控制系统 |
|
|||
|
DMG MORI ERGOline®控制面板带smarT.NC的Heidenhain iTNC 530 |
|
|||
|
DMG MORI ERGOline®控制面板带ShopMill Open的Siemens 840D solutionline |
|
|||
