HSC 20 linear
HSC 20 linear
高精度加工中心

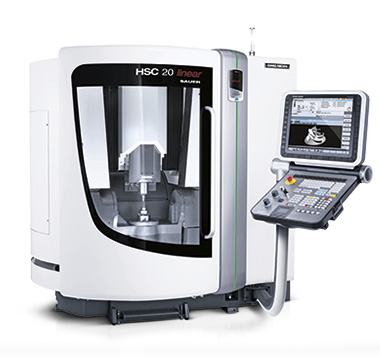

高精度加工中心HSC 20 linear是SAUER为进入微型和高精度加工领域特别推出的机型。它配高端技术，结构紧凑，只占地3,5 m2。全部轴采用直线电机驱动，加速度 > 2g，表面质量可达Ra 0,2 µm，精度高，动态性能好。由于配回转摆动工作台该机升级到5轴联动加工，因此该机具有超强灵活性。水冷的SB 42工作主轴适用于大量材质，满足HSC高速加工的不同应用要求。monoBLOCK®结构，稳定的矿物纤维材质使该机避振性能好，刚性好和性能稳定。HSC 20 linear也可配直线托盘交换系统，盘位数可99个托盘，60位自动换刀刀库以及大量石墨加工套件。

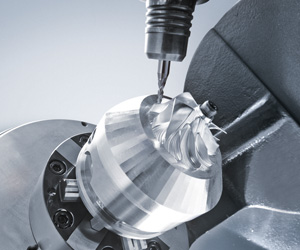

.jpg)

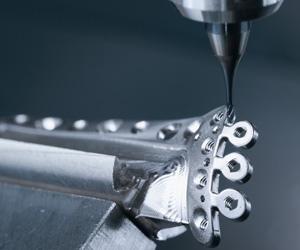

.jpg)
.jpg)
Highlights HSC 20 linear
- 精度高，轮廓精度高和表面质量Ra < 0.2 µm5轴龙门结构，灵活性好：带NC数控回转摆动工作台，实现5轴联动加工
- 占地较少，只需3.5 m2和X / Y / Z轴行程200 / 200 / 280 mm
- 动态性能好，因为X / Y / Z轴直线驱动系统带精确冷却功能，A / C轴为水冷的直接驱动转矩电机且全部轴配直接测量系统
- 最高加速度 > 2 g，X / Y / Z轴快移速度： 40 m/min
- 精度高，轮廓精度高和表面质量Ra < 0.2 µm
- 带主动冷却的高性能主轴，42,000 rpm转速和HSK-32E刀柄的HSC高速铣削
- 性能稳定，避振的矿物纤维材质的monoBLOCK®机床结构
- 标配24位自动换刀刀库

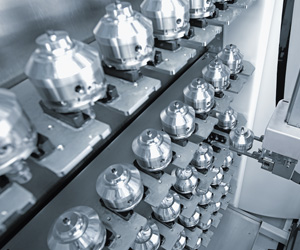

- 选配：带盘位数99个托盘的直线托盘交换系统，60位自动换刀刀库，大量石墨加工套件
.jpg)
.jpg)
.jpg)
技术参数
HSC 20 linear
|
机床型号 |
|
|
HSC 20 linear |
|
加工区 |
|
|
|
|
X轴 |
mm |
200 |
|
|
Y轴 |
mm |
200 |
|
|
Z轴 |
mm |
280 |
|
|
摆动轴（A / B） |
degrees |
–10 / +130 |
|
|
回转轴（C） |
degrees |
360 |
|
|
主驱动 |
|
|
|
|
最高速度 |
rpm |
42,000 |
|
|
驱动功率（40% / 100% DC） |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
2 / 1.85 |
|
|
Tool reception |
DIN 69893 |
HSK-E32 |
|
|
速度范围（选配） |
rpm |
26,000 |
|
|
输出 |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
7.8 / 6 |
|
|
刀座 |
DIN 69893 |
HSK-E32 |
|
|
转速范围（选配） |
rpm |
40,000* |
|
|
驱动功率（40% / 100% DC） |
kW |
20 / 15 |
|
|
扭矩（40/100% DC） |
Nm |
7.8 / 6 |
|
|
刀座 |
DIN 69893 |
HSK-E40 |
|
|
进给 |
|
|
|
|
最高进给速度 |
mm/min |
40,000 |
|
|
快移速度 X/Y/Z |
m/min |
40 / 40 / 40 |
|
|
工作台 |
|
|
|
|
固定工作台装夹面 |
mm |
380 × 320 |
|
|
最大工件重量 |
kg |
100 |
|
|
NC工作台装夹面 |
mm |
ø 200 |
|
|
回转轴转速（C） |
rpm |
200 |
|
|
最大工件重量 |
kg |
10 |
|
|
加速度 |
|
|
|
|
最大加速度 |
g |
> 2 g |
|
|
工具 |
|
|
|
|
刀库 |
Pockets |
24 (60)* |
|
|
刀具最大长度 |
mm |
200 |
|
|
刀具最大直径 |
mm |
30 |
|
|
屑到屑换刀时间 |
Sec. |
7 |
|
|
选配套件 |
|
|
|
|
带ULTRASONIC |
° |
||
|
标准化的5轴套件 |
° |
||
|
自动化 |
° |
* Optional
控制系统 |
|
DMG ERGOline®控制面板带Siemens 840D solutionline |
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 |
