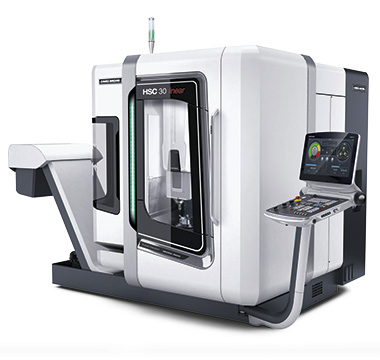

HSC 30 linear
HSC 30 linear
适合模具制造业应用的高精度和高表面质量

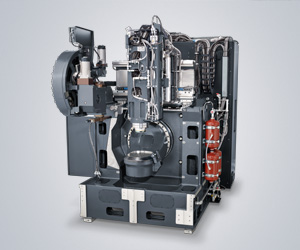

龙门结构热对称床身为长期高精度打造坚实基础。而且还配创新的冷却系统。全新HSC主轴，转速40,000 rpm，其转子，法兰和定子冷却技术确保热稳定的加工条件并减小70 %的刀具轴向热膨胀。
.jpg)
Highlights HSC 30 linear
- 创新的冷却技术和热对称结构实现长时间精度，误差< 5µm
- 表面质量Ra < 0.15，HSC主轴转速40,000 rpm带转子，法兰和定子冷却
- 标配机型的所有轴全部配直线电机，高动态性能和高精度，60个月保修

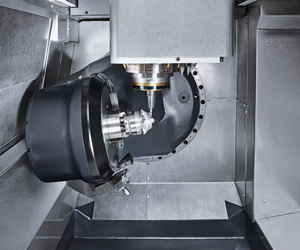

- 带回转摆动工作台的5轴系统
*选择
.jpg)
.jpg)
技术参数
HSC 30 linear
|
机床型号 |
|
|
HSC 30 linear |
|
|
加工区 |
|
|
|
|
|
X轴 |
mm |
320 |
|
|
|
Y轴 |
mm |
300 |
|
|
|
Z轴 |
mm |
280 |
|
|
|
进给驱动 |
|
|
|
|
|
快移速度 X/Y/Z (linear drive) |
m/min |
50 |
|
|
|
Acceleration (linear drive) |
m/s2 |
12 |
|
|
|
快移速度 X/Y/Z (ball screw drive) |
m/min |
- |
|
|
|
Acceleration (ball screw drive) |
m/s2 |
- |
|
|
|
进给范围（直线） |
mm/min |
50,000 |
|
|
|
进给力 |
kN |
- |
|
|
|
直线轴测量系统 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
5 |
|
|
|
主驱动 |
|
|
|
|
|
转速范围 |
rpm |
40,000 |
|
|
|
功率（100 / 40 % ED） |
kW |
15 / 19.5 |
|
|
|
扭矩（100/40% ED） |
Nm |
12 / 16 |
|
|
|
刀座 |
HSK-E40 |
|
||
|
Tool magazine |
|
|
|
|
|
刀位数 |
Number |
30 (60*) |
|
|
|
最大刀具重量 |
kg |
2 |
|
|
|
刀具最大直径 |
mm |
63 |
|
|
|
空相邻刀位的刀具直径，最大 |
mm |
70 |
|
|
|
刀具最大长度 |
mm |
220 |
|
|
|
工作台 |
|
|
|
|
|
固定工作台尺寸 |
mm |
400 x 380 |
|
|
|
工作台承重（承重重量） |
kg |
200 |
|
|
|
NC回转工作台 |
|
|
|
|
|
直径 |
mm |
250 |
|
|
|
工作台最大承重 |
kg |
80 |
|
|
|
扭矩（100%） |
Nm |
137 / 215 |
|
|
|
B轴（转矩电机驱动） |
|
|
|
|
|
摆动范围 |
degrees |
± 120 |
|
|
|
控制系统 |
|
|||
|
Heidenhain TNC 640 |
|
|||
|
DMG ERGOline®控制面板带Siemens 840D solutionline |
|
|||
|
CELOS® - 兼容，统一，一致。 |
|
|||
