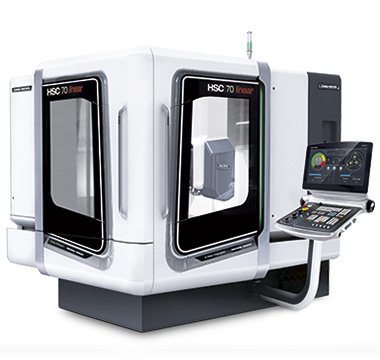

HSC 70 linear
- HSC 70 linear
- 适合模具制造业应用的高精度和高表面质量

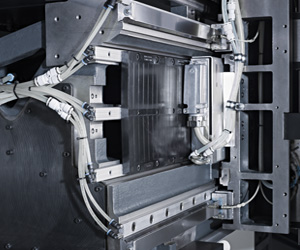

- 龙门式结构热对称床身为长期高精度打造坚实基础。而且还配创新的冷却系统。全新HSC主轴，其转子，法兰和定子冷却技术确保热稳定的加工条件并减小70 %的刀具轴热膨胀。
.jpg)
- Highlights HSC 70 linear
- 创新的冷却技术和热对称结构实现长时间精度，误差< 5µm

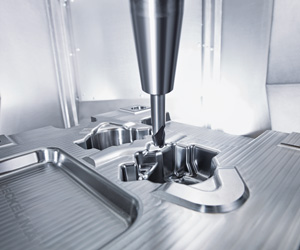

- 表面质量Ra < 0.15，HSC主轴转速40,000 rpm带转子，法兰和定子冷却
- 标配机型的所有轴全部配直线电机，高动态性能和高精度，60个月保修

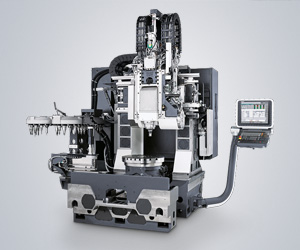

- 带回转摆动工作台的5轴系统
- *选择
.jpg)
.jpg)
.jpg)
技术参数
HSC 70 linear
|
机床型号 |
|
|
HSC 70 linear |
|
|
加工区 |
|
|
|
|
|
X轴 |
mm |
650 (850) |
|
|
|
Y轴 |
mm |
600 |
|
|
|
Z轴 |
mm |
380 (450) |
|
|
|
进给驱动 |
|
|
|
|
|
快移速度 X/Y/Z (linear drive) |
m/min |
80 |
|
|
|
Acceleration (linear drive) |
m/s2 |
10 |
|
|
|
快移速度 X/Y/Z (ball screw drive) |
m/min |
50 |
|
|
|
Acceleration (ball screw drive) |
m/s2 |
6 |
|
|
|
进给范围（直线） |
mm/min |
80,000 |
|
|
|
进给力 |
kN |
- |
|
|
|
直线轴测量系统 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
5 |
|
|
|
主驱动 |
|
|
|
|
|
转速范围 |
rpm |
18,000 |
|
|
|
功率（100 / 40 % ED） |
kW |
13 / 19 |
|
|
|
扭矩（100/40% ED） |
Nm |
45 / 65 |
|
|
|
刀座 |
HSK-A63 |
|
||
|
Tool magazine |
|
|
|
|
|
刀位数 |
Number |
30 (60*, 120*) |
|
|
|
最大刀具重量 |
kg |
5 |
|
|
|
刀具最大直径 |
mm |
80 |
|
|
|
空相邻刀位的刀具直径，最大 |
mm |
80 |
|
|
|
刀具最大长度 |
mm |
250 |
|
|
|
工作台 |
|
|
|
|
|
固定工作台尺寸 |
mm |
850 x 600 |
|
|
|
工作台承重（承重重量） |
kg |
700 |
|
|
|
NC回转工作台 |
|
|
|
|
|
直径 |
mm |
600 |
|
|
|
工作台最大承重 |
kg |
500 |
|
|
|
扭矩（100%） |
Nm |
500 / 1,000 |
|
|
|
B轴（转矩电机驱动） |
|
|
|
|
|
摆动范围 |
degrees |
20 / -110 |
|
|
|
控制系统 |
|
|||
|
Heidenhain TNC 640 |
|
|||
|
DMG ERGOline®控制面板带Siemens 840D solutionline |
|
|||
|
CELOS® - 兼容，统一，一致。 |
|
|||
