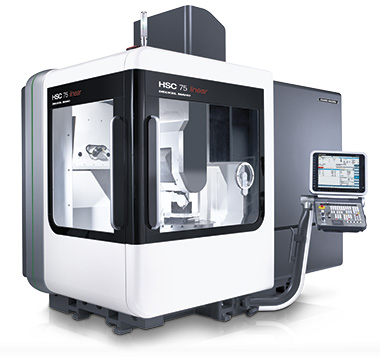

HSC 75 linear
HSC 75 linear
满足模具制造严格要求的高速高精加工中心
全部轴都配高动态性能的直线驱动技术，HSC 75 linear加速度可达2g和快移速度可达90 m/min，因此可将生产效率提升20%。稳定的性能和热对称桥式结构和直接测量系统带给该机顶级精度。5轴联动加工（选配）是另一项创新，通过主轴和NC数控回转工作台的摆动轴实现。
.jpg)
.jpg)
.jpg)

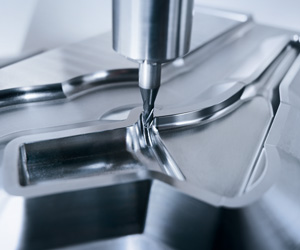

Highlights HSC 75 linear
- 18,000 rpm转速的电主轴，适合强力粗铣和高速切削（选配28,000或42,000 rpm）

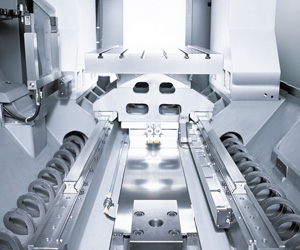

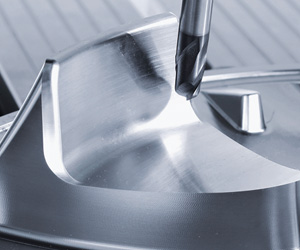

- 精度高和表面质量高，因为全部轴都采用直线驱动技术和直接位置测量系统和热对称桥式结构
- 30位刀库，选配180位刀库
- 加工接近性能好，配自动化系统后接近性能同样好
- DMG ERGOline®控制面板，19"显示器，Siemens 840D solutionline数控系统，Heidenhain iTNC 530数控系统和HSC控制功能
.jpg)
.jpg)
.jpg)
技术参数
HSC 75 linear
|
机床型号 |
|
|
HSC 75 linear |
|
|
加工区 |
|
|
|
|
|
X轴 |
mm |
750 (885)** |
|
|
|
Y轴 |
mm |
600 |
|
|
|
Z轴 |
mm |
560 (600)** |
|
|
|
摆动轴（A / B） |
degrees |
–10 / +110 |
|
|
|
回转轴（C） |
degrees |
360 |
|
|
|
主驱动 |
|
|
|
|
|
最高速度 |
rpm |
18,000 |
|
|
|
驱动功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
130 / 86 (80 / 60) |
|
|
|
Tool reception |
DIN 69893 |
HSK-A63 |
|
|
|
速度范围（选配） |
rpm |
28,000* |
|
|
|
输出 |
kW |
55 / 43.5 |
|
|
|
扭矩（40/100% DC） |
Nm |
47.8 / 38 |
|
|
|
刀座 |
DIN 69893 |
HSK-A63 |
|
|
|
转速范围（选配） |
rpm |
40,000* |
|
|
|
驱动功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
7.6 / 6.4 |
|
|
|
刀座 |
DIN 69893 |
HSK-E50 |
|
|
|
进给 |
|
|
|
|
|
最高进给速度 |
mm/min |
90,000 |
|
|
|
快移速度 X/Y/Z |
m/min |
90 / 90 / 90 |
|
|
|
工作台 |
|
|
|
|
|
固定工作台装夹面 |
mm |
950 × 650 |
|
|
|
最大工件重量 |
kg |
1,000 |
|
|
|
NC工作台装夹面 |
mm |
ø 750 |
|
|
|
回转轴转速（C） |
rpm |
100 |
|
|
|
最大工件重量 |
kg |
800 |
|
|
|
加速度 |
|
|
|
|
|
最大加速度 |
g |
> 2 g |
|
|
|
工具 |
|
|
|
|
|
刀库 |
Pockets |
30 (60 / 120 / 150 / 180)* |
|
|
|
刀具最大长度 |
mm |
300 |
|
|
|
刀具最大直径 |
mm |
80 / 140 |
|
|
|
屑到屑换刀时间 |
Sec. |
6 |
|
|
|
选配套件 |
|
|
|
|
|
带ULTRASONIC |
- |
|
||
|
标准化的5轴套件 |
° |
|
||
|
自动化 |
° |
|
||
|
控制系统 |
|
|||
|
DMG ERGOline®控制面板带Siemens 840D solutionline |
|
|||
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 |
|
|||
