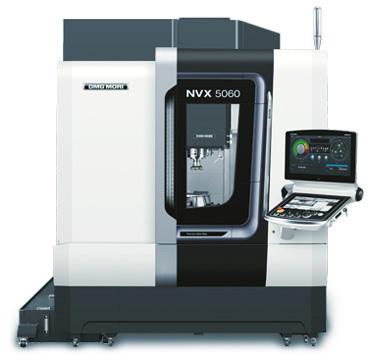

NVX 5060
NVX 5060
第二代NVX5000II系列机床是畅销的NVX5000系列的新升级改进版
NVX 5000 系列机床的特点是加工效率高，因为它的主轴转速高，最高转速15,000 min-1，与上一代机型一样，导轨的减振性能非常好。全新机床罩设计进一步改善了接近性能，操作方便性和加工区可见性。此外，自主设计的机外排屑器（选配）适用于任何形状的切屑，确保加工的高效率
.jpg)
Highlights NVX 5060
- 全部轴都采用直线导轨
- 新主轴最高转速达15,000 min-1（标配）
- 大直径轴承的主轴刚性提高23%
- 环境热位移控制设备(选配)
- 提供DDRT回转工作台(选配)
- 总能耗降低20%
技术参数
NVX 5060
机床型号 |
|
|
NVX 5060 |
|
行程 |
|
|
|
|
行程 X/Y/Z轴 |
mm |
600/530/510 |
|
|
工作台 |
|
|
|
|
工作台装夹面 |
mm |
900×600 |
|
|
工作台承重 |
kg |
800 |
|
|
主轴 |
|
|
|
|
最高主轴转速 |
min-1 |
15,000 [12,000] [20,000](No.40 Type) , 8,000 [15,000](No.50 Type) |
|
|
主轴轴承内径 |
mm |
φ80(No.40 Type) , φ120(No.50 Type) |
|
|
进给速度 |
|
|
|
|
快移速度X/Y/Z轴 |
mm/min |
30,000/30,000/30,000 |
|
|
ATC – 应用调节循环 |
|
|
|
|
刀库容量 |
tool |
30[60][90](No.40 Type) , 30[60](No.50 Type) |
|
|
刀具最大长度 |
mm |
300(No.40 Type), 350(No.50 Type) |
|
|
最大刀具重量 |
kg |
8[12](No.40 Type) , 20(No.50 Type) |
|
|
电机 |
|
|
|
|
主轴驱动电机（25%ED/cont） |
kW |
30/18.5(No.40 Type), 30/22(No.50 Type) |
|
|
机床规格 |
|
|
|
|
机床高度 |
mm |
2,601(No.40 Type) , 2,755(No.50 Type) |
|
|
占地面积（宽度 x 深度） |
mm |
2,337×2,971(No.40 Type), 3,168×2,971(No.50 Type) |
|
|
机床重量 |
kg |
6,370(No.40 Type) , 7,340(No.50 Type) |
** Option
|
