DIXI 210
DIXI 210
最高几何精度

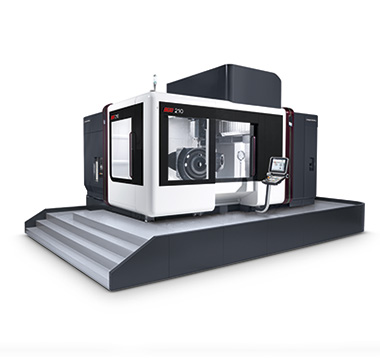

DMU 210 PDIXI版5轴龙门机床拥有更高工件加工精度。 其更高的几何精度在高精度加工更小公差的工件中具有决定性高性能，例如航空航天或机械工程应用中。
Highlights DIXI 210
.jpg)
- 龙门结构，横梁可垂直运动，有液压配重
- 高精度的保证来自部件材料选择，对部件的所有几何接触面的刮研，较好地控制机床和冷却液温度
- 热对称结构，空间温度补偿
- 直线轴定位精度（X / Y / Z）P = 0.004 mm，基于VDI / DGQ 3441标准+5轴联动加工：NC回转摆动工作台带可控A轴或B轴
- 高动态性能；进给速度和快移速度60 m/min。
- 最大可加工工件8 t
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
技术参数
DIXI 210
|
机床型号 |
|
|
DIXI 210 |
|
加工区 |
|
|
|
|
X/Y/Z轴 |
mm |
1,800 × 2,100 × 1,250 |
|
|
主轴中心到工作台距离 |
– |
||
|
卧式铣头 |
mm |
130 – 1,380 |
|
|
立式铣头 |
mm |
230 – 1,480 |
|
|
主轴尖到工作台中心的距离 |
– |
||
|
卧式铣头 |
mm |
–750 - 1,350 |
|
|
立式铣头 |
mm |
–850 - 1,250 |
|
|
工作台 |
|
|
|
|
NC回转工作台 |
Standard |
||
|
主轴转速 |
rpm |
12 |
|
|
工作台装夹面 |
mm |
ø 1,700 |
|
|
最大工作台承重 |
kg |
8,000 |
|
|
5轴选配 |
|
|
|
|
NC数控摆动铣头（B轴） |
• |
||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
|
快移转速和进给速度 |
rpm |
30 |
|
|
NC数控摆动铣头（A轴） |
• |
||
|
摆动范围（0 = 垂直 / -90 = 水平） |
degrees |
–120 / +10 |
|
|
快移转速和进给速度 |
rpm |
25 |
|
|
5X torqueMASTER® – 齿轮驱动主轴的NC数控B轴 |
º |
||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
–10 / +180 |
|
|
快移速度和进给速度 |
rpm |
23 |
|
|
刀具 |
|
|
|
|
Tool reception |
SK 40 (HSK-A63) / SK 50 (HSK-A100) |
||
|
刀具直径（非空相邻刀位） |
mm |
110 |
|
|
刀具直径（空相邻刀位） |
mm |
250 |
|
|
钻刀桥直径 |
mm |
250 × 400 |
|
|
Tool length |
mm |
650 |
|
|
重量 |
kg |
15 / 30 |
|
|
屑到屑换刀时间（HSK） |
Sec. |
10 |
|
|
刀位数 |
60 / 120 / 180 |
||
|
主驱动 |
|
|
|
|
内置电主轴SK50 |
rpm |
10,000 |
|
|
功率（40 / 100 % DC） // 扭矩（40 / 100 % DC） |
kW // Nm |
44 / 32 // 288 / 187 |
|
|
直线轴（X / Y / Z） |
m/min |
60 / 40 / 40 |
|
|
机床重量 |
kg |
41,000 |
|
|
控制系统 |
|
||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
||
