DMU 40 eVo / linear

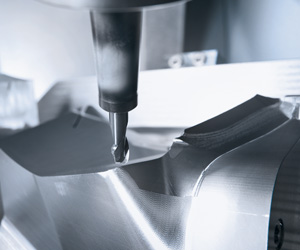

5-axis-champion-Picture

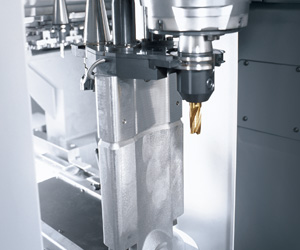

linear-drive-Picture
DMU 40 eVo / linear
高端5轴联动加工
DMU 40 eVo linear是畅销的DMU eVo产品线的延伸机型。

DMU 40 evo

它的突出特点是X轴和Y轴为全新结构，现在为龙门结构。导轨距离短，因此刚性非常高和整个加工区内的刚性保持不变。相对传统龙门结构，优化设计的龙门结构从侧面接近的接近性能得到明显改善。即使该机配自动化系统，仍能保证加工区的接近性能。

全新的结构设计使该机所需空间减小，同时还加大了加工区。保留了成熟可靠的回转摆动工作台，现在允许承重250 kg。还有为铣车复合加工技术提供扭矩电机驱动的工作台。标配DMU 40 eVo为滚珠丝杠配置，快移速度50 m/min，配直线电机的高动态性能版的X轴和Y轴快移速度为80 m/min。主轴转速从14,000至24,000 rpm。选配2位托盘交换系统，而且占地少，换盘速度快，工件承重大。
Highlights DMU 40 eVo / linear

优化设计的龙门结构，刚性好，接近性能好，占地少
高动态性能的NC回转摆动工作台，B轴和C轴最高快移转速60 rpm，承重250 kg。
5面加工，可5轴联动加工
X轴和Y轴配直线电机驱动的高动态性能版，切削力更大，精度更高。最高快移速度80 m/min。
大功率电主轴，转速14,000 rpm，18,000 rpm或24,000 rpm
30位刀库和双抓刀器，换刀速度快和换刀可靠
3D数控技术，DMG ERGOline®控制面板，Heidenhain iTNC 530或Siemens 840D solutionline

技术参数
DMU 40 eVo / linear

机床型号		DMU 40 eVo / linear
加工区
X/Y/Z轴	mm	400 / 400 / 375
主轴尖到工作台距离	mm	125 – 500
主驱动
AC电主轴SK40 / HSK-A63*	rpm	14,000
驱动功率（40% / 100% DC）	kW	18.9 / 14
扭矩（40/100% DC）	Nm	100 / 74
AC电主轴SK40* / HSK-A63*	rpm	18,000
驱动功率（40% / 100% DC）	kW	35 / 25
扭矩（40/100% DC）	Nm	130 / 87
AC电主轴HSK-A63*	rpm	24,000
驱动性能（40% / 100% DC）	kW	24 / 16
扭矩（40/100% DC）	Nm	100 / 67
进给驱动
标准版X / Y / Z	m/min	50
高动态性能版X / Y / Z*	m/min	80
NC回转摆动工作台
托盘装夹面	mm × mm	450 × 400
工作台承重	kg	250
B轴摆动范围	degrees	–5 / +110
C轴回转范围	degrees	360
B轴 / C轴	rpm	60 / 60
铣车工作台转速	rpm	1,200
刀库
刀库	Pockets	30
尺寸
占地面积（不包括电气柜冷却系统）	mm × mm	1,970 × 2,730
高度	mm	2,480
选配
HSC主轴18.000 / 24.000 rpm / HSK-A63		•
刀库60 / 120刀位		•
内冷系统40 bar		•
内冷系统40 bar / 80 psi可切换		•
排屑器		•
支柱		•
可编程冷却液喷嘴		•
油雾和乳化液除油器		•
托盘交换系统		•
FD工作台		•
红外线测头		•
激光刀具测量		•
微量润滑		•
主轴中心吹气		•
液压工件夹紧		•
运送系统准备		•
电子手轮		•
自动加工区门		•

* Optional

控制系统

CELOS® - 兼容，统一，一致。

DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 HSCI

DMG MORI ERGOline®控制面板带Siemens 840D solutionline
