DMU 50
.jpg)

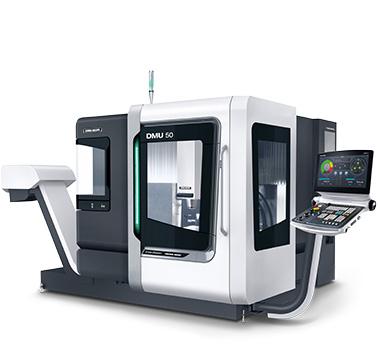

DMU 50
用途广泛的可5轴的万能铣床
DMU 50是一个为车间加工，培训，实验室，夹具及工具行业应用开启全新时代的机型。该型CNC数控万能铣床的突出特点是其创新的机床结构。例如全部轴都采用数字驱动技术，快移速度24 m/min和电主轴转速18,000 rpm，因此DMU 50动态性能好。除标配刚性工作台外，还可选配手动工作台，液压夹紧的电动回转摆动工作台和联动工作台。新配加强筋铸铁立柱的横向滑座为该机提供了高精度和高刚性的基础。它采用新数控技术DMG ERGOline®控制面板，19"显示器和3D软件，为更高工作速度，精度和可靠性提供保证。DMG MORI的DMU 50是5面 / 5轴联动加工的理想选择和经济的入门机型。
.jpg)
Highlights DMU 50
- 适应广泛 -多种工作台选配，从固定工作台到5轴联动加工所需的回转摆动工作台

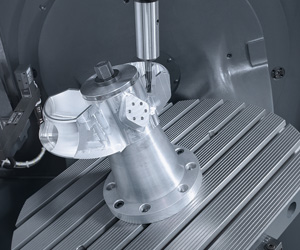

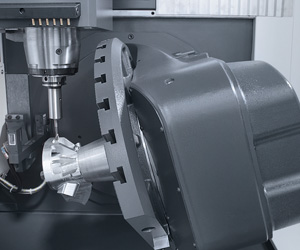

- 工件承重大和加工精度高，因为机床自身的回转摆动工作台的两个旋转轴全部配大直径轴承
- 占地小 -加工区接近性能好，排屑好，大坡度落屑板，加工区相对该机床规格较大

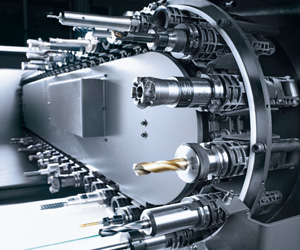

- 刀库配16 / 30或60刀位（选配）
- 大功率电主轴，最高转速18,000 rpm（选配），扭矩130 Nm和35 kW（40 % DC）
.jpg)
.jpg)
.jpg)
.jpg)
技术参数
DMU 50
|
机床型号 |
|
|
DMU 50 |
|
||
|
Standard |
|
|
|
|||
|
X/Y/Z轴行程 |
mm |
500 / 450 / 400 |
|
|||
|
主驱动（标配） |
|
|
|
|||
|
转速范围 |
min-1 |
20 – 14,000 |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
14.5 / 20.3 |
|
|||
|
扭矩（40% DC） |
Nm |
121 |
|
|||
|
主驱动（选配） |
|
|
|
|||
|
转速范围 |
min-1 |
- |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
- |
|
|||
|
转速范围 |
min-1 |
20 – 18,000 |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
130 |
|
|||
|
进给 |
|
|
|
|||
|
快移速度 X/Y/Z |
m/min |
30 |
|
|||
|
最大进给力X / Y / Z |
kN |
4.8 |
|
|||
|

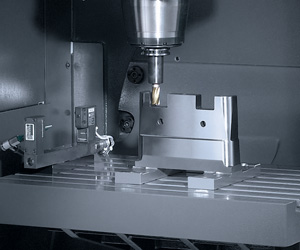

固定工作台 |
|
|
|
|||
|
托盘装夹面 |
mm |
700 × 500 |
|
|||
|
最大承重 |
kg |
500 |
|
|||
|
带回转摆动工作台* |
|
|
|
|||
|
托盘装夹面 |
mm |
ø 630 × 500 |
|
|||
|
最大承重 |
kg |
200 / 300 |
|
|||
|
摆动范围 |
degrees |
–5 / +110 |
|
|||
|
换刀器选配 – 拾取 |
|
|
|
|||
|
刀位 |
Number |
16 |
|
|||
|
最大刀具长度 |
mm |
300 |
|
|||
|
最大刀具直径 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
选配链式双抓刀器换刀器 |
|
|
|
|||
|
刀位 |
Number |
30 / 60 |
|
|||
|
最大刀具长度 |
mm |
300 |
|
|||
|
最大刀具直径 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
机床重量 / 连线负载 |
|
|
|
|||
|
重量 |
kg |
4,480 |
|
|||
|
输出 |
kW |
25 |
|
|||
|
最大额定电流 |
A |
40 |
|
|||
|
控制系统 |
|
|||||
|
CELOS® - 兼容，统一，一致。 |
|
|
||||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
|
||||
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 |
|
|
||||
