DMU 60 eVo / linear
.jpg)
.jpg)
DMU 60 eVo / linear
高端5轴联动加工

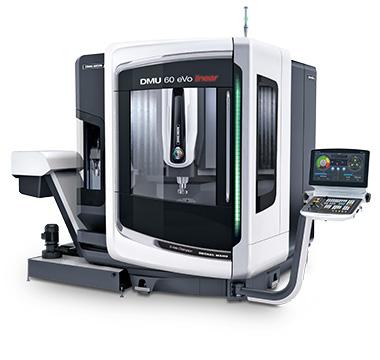

DMU 60 eVo linear接替DMU 50 eVo linear继续这个成功的产品线。优化设计的机构，基础性能得到进一步改善。
.jpg)

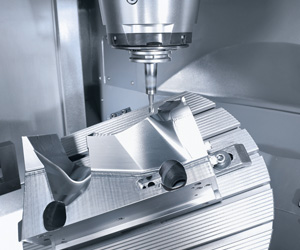

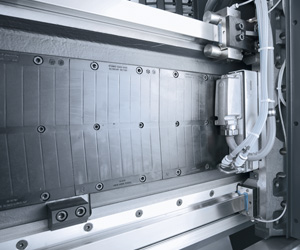

它的突出特点是X轴和Y轴为全新结构，现在为龙门结构。导轨距离短，因此刚性非常高和整个加工区内的刚性保持不变。相对传统龙门结构，优化设计的龙门结构从侧面接近的接近性能得到明显改善。即使该机配自动化系统，仍能保证加工区的接近性能。
全新的结构设计使该机所需空间减小，同时还加大了加工区。保留了成熟可靠的回转摆动工作台，现在允许承重400 kg。还有为铣车复合加工技术提供扭矩电机驱动的工作台。标配DMU 60 eVo linear为滚珠丝杠配置，快移速度50 m/min，配直线电机的高动态性能版的X轴和Y轴快移速度为80 m/min。主轴转速从14,000至24,000 rpm。支持多种扩展配置，例如托盘交换系统或最大刀位数120位的刀库，扩大全新DMU 60 eVo linear机型的应用范围。
Highlights DMU 60 eVo / linear
- 优化设计的龙门结构，刚性好，接近性能好，占地少。

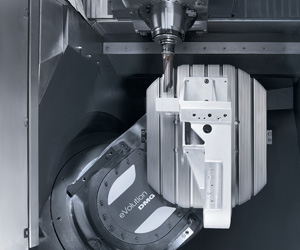

- 高动态性能的NC回转摆动工作台，B轴和C轴最高快移转速60 rpm，承重400 kg。
- 5面加工，可5轴联动加工
- X轴和Y轴配直线电机驱动的高动态性能版，切削力更大，精度更高。最高快移速度80 m/min。
- 大功率电主轴，转速14,000 rpm，18,000 rpm或24,000 rpm
- 30位刀库和双抓刀器，换刀速度快和换刀可靠
- 3D数控技术，DMG ERGOline®控制面板，Heidenhain iTNC 530或Siemens 840D solutionline
.jpg)
.jpg)
.jpg)
技术参数
DMU 60 eVo / linear
机床型号 |
|
|
DMU 60 eVo / linear |
|
|
加工区 |
|
|
|
|
|
X/Y/Z轴 |
mm |
600 / 500 / 500 |
|
|
|
主轴尖到工作台距离 |
mm |
125 – 625 |
|
|
|
主驱动 |
|
|
|
|
|
AC电主轴SK40 / HSK-A63* |
rpm |
14,000 |
|
|
|
驱动功率（40% / 100% DC） |
kW |
18.9 / 14 |
|
|
|
扭矩（40/100% DC） |
Nm |
100 / 74 |
|
|
|
AC电主轴SK40* / HSK-A63* |
rpm |
18,000 |
|
|
|
驱动功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
130 / 87 |
|
|
|
AC电主轴HSK-A63* |
rpm |
24,000 |
|
|
|
驱动性能（40% / 100% DC） |
kW |
24 / 16 |
|
|
|
扭矩（40/100% DC） |
Nm |
100 / 67 |
|
|
|
进给驱动 |
|
|
|
|
|
标准版X / Y / Z |
m/min |
50 |
|
|
|
高动态性能版X / Y / Z* |
m/min |
80 |
|
|
|
NC回转摆动工作台 |
|
|
|
|
|
托盘装夹面 |
mm × mm |
600 × 500 |
|
|
|
工作台承重 |
kg |
400 |
|
|
|
B轴摆动范围 |
degrees |
–5 / +110 |
|
|
|
C轴回转范围 |
degrees |
360 |
|
|
|
B轴 / C轴 |
rpm |
60 / 60 |
|
|
|
铣车工作台转速 |
rpm |
1,200 |
|
|
|
刀库 |
|
|
|
|
|
刀库 |
Pockets |
30 |
|
|
|
尺寸 |
|
|
|
|
|
占地面积（不包括电气柜冷却系统） |
mm × mm |
2,150 × 2,830 |
|
|
|
高度 |
mm |
2,780 |
|
|
|
选配 |
|
|
|
|
|
HSC主轴18.000 / 24.000 rpm / HSK-A63 |
• |
|
||
|
刀库60 / 120刀位 |
• |
|
||
|
内冷系统40 bar |
• |
|
||
|
内冷系统40 bar / 80 psi可切换 |
• |
|
||
|
排屑器 |
• |
|
||
|
支柱 |
• |
|
||
|
可编程冷却液喷嘴 |
• |
|
||
|
油雾和乳化液除油器 |
• |
|
||
|
托盘交换系统 |
• |
|
||
|
FD工作台 |
• |
|
||
|
红外线测头 |
• |
|
||
|
激光刀具测量 |
• |
|
||
|
微量润滑 |
• |
|
||
|
主轴中心吹气 |
• |
|
||
|
液压工件夹紧 |
• |
|
||
|
运送系统准备 |
• |
|
||
|
电子手轮 |
• |
|
||
|
自动加工区门 |
• |
|
||
|
控制系统 |
|
|||
|
CELOS® - 兼容，统一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
|||
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 HSCI |
|
|||
