DMU 60 FD duoBLOCK®
.jpg)
.jpg)
.jpg)

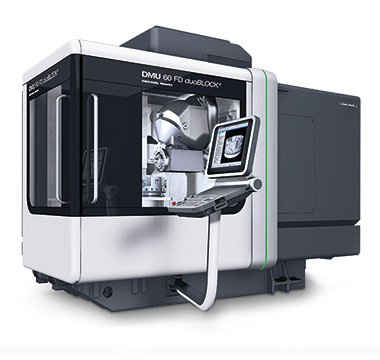

DMU 60 FD duoBLOCK®
一台机床完整加工实现最高生产效率

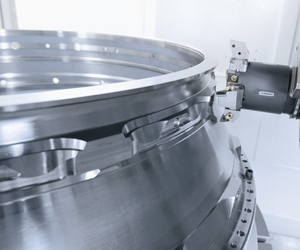

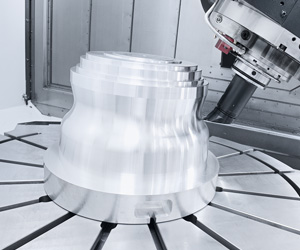

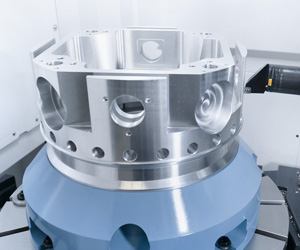

卓越完整加工技术：一台机床提供铣削/车削两种加工技术。一次装夹完成铣削和车削加工
Highlights DMU 60 FD duoBLOCK®
.jpg)
- 一次装夹完成铣削和车削，DirectDrive（直接驱动）技术的工作台且最高转速1200 rpm
- 电子平衡传感器，Siemens 840D solutionline
- NC回转工作台和受控B轴的5轴联动加工
- duoBLOCK®结构，精度高，动态性能好且加工区接近性能好
- 生产套件：冷却液箱600 l，40 bar主轴中心内冷系统，纸带过滤器，排屑器和旋转观察窗
- 40位链式刀库，最大可选配120位的刀库
.jpg)
.jpg)
.jpg)
技术参数
DMU 60 FD duoBLOCK®
|
机床型号 |
|
|
DMU 60 FD duoBLOCK® |
|
|
|
加工区 |
|
|
|
||
|
X/Y/Z轴 |
mm |
600 × 700 × 600 |
|
||
|
主轴中心间距 – 托盘 |
– |
|
|||
|
卧式铣头 |
mm |
20 – 620 |
|
||
|
立式铣头 |
mm |
120 – 720 |
|
||
|
主轴尖间距 – 托盘中心 |
– |
|
|||
|
卧式铣头 |
mm |
–150 - 550 |
|
||
|
立式铣头 |
mm |
–250 - 450 |
|
||
|
工作台 / 装夹面 / 刀具 |
|
|
|
||
|
NC回转工作台 |
rpm |
– |
|
||
|
铣车工作台（铣车复合加工） |
rpm |
50 / 1,200 |
|
||
|
工作台装夹面 |
mm |
ø 700 |
|
||
|
最大工作台承重 |
kg |
600 |
|
||
|
NC数控摆动铣头（B轴） |
|
|
|
||
|
NC数控摆动铣头（B轴） |
Standard |
|
|||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
||
|
快移转速和进给速度 |
rpm |
30 |
|
||
|
5轴选配 |
|
|
|
||
|
NC数控摆动铣头（A轴） |
– |
|
|||
|
摆动范围（0 = 垂直 / -90 = 水平） |
degrees |
– |
|
||
|
快移转速和进给速度 |
rpm |
– |
|
||
|
5X torqueMASTER® – 齿轮驱动主轴的NC数控B轴 |
– |
|
|||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
– |
|
||
|
快移转速和进给速度 |
rpm |
– |
|
||
|
主驱动 |
|
|
|
||
|
内置电主轴SK40 |
rpm |
– |
|
||
|
内置电主轴HSK-A63 |
rpm |
12,000 |
|
||
|
内置电主轴HSK-A100 |
rpm |
– |
|
||
|
功率（40 / 100 % DC） |
kW |
29 / 19 |
|
||
|
扭矩（40/100% DC） |
Nm |
130 / 87 |
|
||
|
换刀器 |
|
|
|
||
|
Tool reception |
HSK-A63 |
|
|||
|
刀库 |
Pockets |
40 / chain |
|
||
|
直线轴（X / Y / Z） |
|
|
|
||
|
进给速度 / 快移速度 |
m/min |
60 |
|
||
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
||
|
进给力 |
kN |
10 |
|
||
|
机床数据 |
|
|
|
||
|
基本型机床所需空间，包括排屑器不含内冷系统 |
approx. m2 |
18.3 |
|
||
|
机床高度（标配机床） |
mm |
3,058 |
|
||
|
机床重量 |
kg |
12,000 |
|
||
|
控制系统 |
|
||||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline FD |
|
|
|||
