DMU 60 P duoBLOCK®
.jpg)
.jpg)
DMU 60 P duoBLOCK®
5轴加工速度快20%，新一代duoBLOCK®系列机床
屑到屑换刀时间3.7秒和高精度使这些万能铣床确立了5轴加工的全新标杆。duoBLOCK®机床结构以及高精度旋转轴，带直接测量系统使这些duoBLOCK®机床精度高和性能好，能满足高效生产要求。宽敞的600 x 700 x 600 mm加工区但占地少是DMU 60 P duoBLOCK®的另一个亮点。这些机床的优异性能还有满足用户特定要求的大量选配套件可选。
Highlights DMU 60 P duoBLOCK®
.jpg)
- NC回转工作台和受控B轴的5轴联动加工为标配
- duoBLOCK®结构，精度高，动态性能好且加工区接近性能好
- 床身坚固，3点支撑，装夹简单和装夹速度快
- 紧凑型内冷系统：冷却液箱500 l，40 bar内冷系统，主轴心孔冷却，排屑器带滤网过滤器，旋转观察窗
- 40位链式刀库，可选配120位的刀库
.jpg)
.jpg)
.jpg)

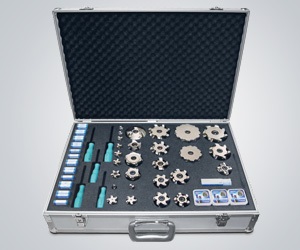

Ingersoll刀具套件
Ingersoll刀具套件提供广泛应用的铣刀，例如用于端面铣、轴肩铣、端面铣、倒角、槽铣和圆弧铣。
技术参数
DMU 60 P duoBLOCK®
机床型号 |
|
|
DMU 60 P duoBLOCK® |
|
加工区 |
|
|
|
|
X/Y/Z轴 |
mm |
600 × 700 × 600 |
|
|
工作台 / 装夹面 / 刀具 |
|
|
|
|
NC回转工作台 |
rpm |
40 |
|
|
铣车工作台（铣车复合加工） |
rpm |
– |
|
|
工作台装夹面 |
mm |
ø 630 |
|
|
最大工作台承重 |
kg |
700 |
|
|
NC数控摆动铣头（B轴） |
|
|
|
|
NC数控摆动铣头（B轴） |
Standard |
||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
|
快移转速和进给速度 |
rpm |
30 |
|
|
5轴选配 |
|
|
|
|
NC数控摆动铣头（A轴） |
– |
||
|
摆动范围（0 = 垂直 / -90 = 水平） |
degrees |
– |
|
|
快移转速和进给速度 |
rpm |
– |
|
|
5X torqueMASTER® – 齿轮驱动主轴的NC数控B轴 |
– |
||
|
摆动范围（0 = 垂直 / 180 = 水平） |
degrees |
– |
|
|
快移转速和进给速度 |
rpm |
– |
|
|
主驱动 |
|
|
|
|
内置电主轴SK40 |
rpm |
12,000 |
|
|
内置电主轴HSK-A63 |
rpm |
– |
|
|
内置电主轴HSK-A100 |
rpm |
– |
|
|
功率（40 / 100 % DC） |
kW |
28 / 19 |
|
|
扭矩（40/100% DC） |
Nm |
121 / 82 |
|
|
换刀器 |
|
|
|
|
Tool reception |
SK40 |
||
|
刀库 |
Pockets |
40 / chain |
|
|
直线轴（X / Y / Z） |
|
|
|
|
进给速度 / 快移速度 |
m/min |
60 |
|
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
|
进给力 |
kN |
10 |
|
|
机床数据 |
|
|
|
|
基本型机床所需空间，包括排屑器不含内冷系统 |
approx. m2 |
17.4 |
|
|
机床高度（标配机床） |
mm |
2,768 |
|
|
机床重量 |
kg |
10,600 |
* Optional
控制系统 |
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
Heidenhain TNC 640 |
