DMU 65 FD monoBLOCK®
铣车复合完整加工技术。
DMU 65 FD monoBLOCK® 以及所有新一代monoBLOCK®系列机床以其优异的刚性和稳定性为用户提供高铣削性能、高加工性能和较好精度。
Highlights DMU 65 FD monoBLOCK®
.jpg)

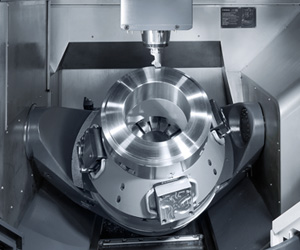

- 一台机床一次装夹完成铣削和车削的完整加工
- 只需一台机床，因此投资少，占地少
- 加工速度快和物流成本低，因为无等待时间和等待步骤 = 零件精度高且单件成本低

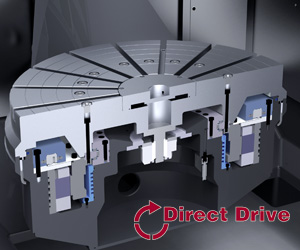

- 直接驱动技术的铣/车复合加工工作台，最高转速1,200 rpm
- ø 840 × 500 mm的最大工件尺寸和800 kg的最大工件重量
- 回转摆动工作台也可配串列驱动，稳定性更好，动态性能更优
- 铣车复合加工套件中包括35 kW功率的18,000 rpm大功率电主轴，HSK-A63刀柄
.jpg)
.jpg)
技术参数
DMU 65 FD monoBLOCK®
机床型号 |
|
|
DMU 65 FD monoBLOCK® |
|
|
加工区 |
|
|
|
|
|
X/Y/Z轴 |
mm |
735 / 650 / 560 |
|
|
|
加工区体积 |
dm3 |
268 |
|
|
|
工作台 / 装夹面 / 刀具 |
|
|
|
|
|
刚性工作台 |
- |
|
||
|
工作台尺寸（L × W） |
mm |
- |
|
|
|
最大承重 |
kg |
- |
|
|
|
最大工件尺寸 |
mm |
- |
|
|
|
最大工件高度 |
mm |
- |
|
|
|
回转摆动工作台 |
|
|
|
|
|
回转摆动工作台（（FD带旋转C轴） |
• (1,200) |
|
||
|
托盘 / 工作台 |
mm |
ø 680 |
|
|
|
最大承重 |
kg |
600/600 |
|
|
|
最大工件尺寸 |
mm |
ø 840 |
|
|
|
最大工件高度 |
mm |
500 |
|
|
|
主驱动（标配） |
|
|
|
|
|
主轴转速 |
rpm |
18,000 |
|
|
|
扭矩(S6 40%) |
Nm |
111 |
|
|
|
功率(S6 40%) |
kW |
35 |
|
|
|
换刀器 |
|
|
|
|
|
Tool reception |
HSK-A63 |
|
||
|
刀库 |
Pockets |
30 / chain |
|
|
|
直径（占相邻刀位 / 空相邻刀位） |
mm |
80/160 |
|
|
|
长度 |
mm |
315 |
|
|
|
重量 |
kg |
8 |
|
|
|
屑到屑换刀时间 |
Sec. |
4.9 |
|
|
|
直线轴（X / Y / Z） |
|
|
|
|
|
进给速度 |
mm/min |
40,000 |
|
|
|
Rapid traverse speed |
m/min |
40 |
|
|
|
Acceleration |
m/s2 |
6 |
|
|
|
进给力 (X/Y/Z) |
kN |
7 / 13 / 10 |
|
|
|
滚柱驱动（X / Y / Z） |
mm |
45 |
|
|
|
滚珠丝杠驱动（X / Y / Z） |
mm |
40 / 50 / 40 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
|
机床数据 |
|
|
|
|
|
机床本机占地面积， |
approx. m2 |
7.5 |
|
|
|
机床高度（标配机床） |
mm |
2,897 |
|
|
|
机床重量 |
kg |
11,900 |
|
|
|
控制系统 |
|
|||
|
CELOS® - 兼容，统一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板 |
|
|||
