DMU 65 monoBLOCK®
.jpg)
DMU 65 monoBLOCK®
配全新设计的回转摆动工作台的5轴铣床
高动态性能的DMU 65 monoBLOCK®是第一台不仅拥有monoBLOCK®机床结构特有的超凡稳定性而且还拥有高速回转摆动工作台的机床，它是同类产品中占地少的机床，只需7.5 m2。735 × 650 × 560 mm (X / Y / Z)的加工区合理，易接近，空间大；该机床提供了全部铣削技术，还拥有高扩展灵活性，从3轴应用到5轴应用和粗加工到精加工 – 一台机床适应各行业需求，更具价格竞争优势。
Highlights DMU 65 monoBLOCK®
.jpg)

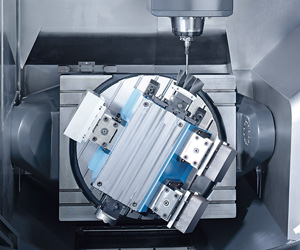

- 加工范围大，回转摆动工作台最大允许的工件直径ø 840 mm，高度500 mm和最大重量1.000 kg，刚性工作台的最大工件尺寸1.000 × 840 × 560 mm和最大重量3.000 kg
- 天车可从机床工作台中心的上方装件，标配
- 接近性能和人机友好性：机床门1.310 mm的开度，允许在加工的同时从正面装刀，配自动化系统后也能从正面全区接近
- 占地少，安装面积仅7,5 m2
.jpg)
.jpg)
.jpg)
技术参数
DMU 65 monoBLOCK®
机床型号 |
|
|
DMU 65 monoBLOCK® |
|
|
加工区 |
|
|
|
|
|
X/Y/Z轴 |
mm |
735 / 650 / 560 |
|
|
|
加工区体积 |
dm3 |
268 |
|
|
|
工作台 / 装夹面 / 刀具 |
|
|
|
|
|
刚性工作台 |
• |
|
||
|
工作台尺寸（L × W） |
mm |
1,000 × 650 |
|
|
|
最大承重 |
kg |
3,000 |
|
|
|
最大工件尺寸 |
mm |
1,000 × 840 |
|
|
|
最大工件高度 |
mm |
560 |
|
|
|
回转摆动工作台 |
|
|
|
|
|
回转摆动工作台 |
º |
|
||
|
托盘 / 工作台 |
mm |
ø 650 in 800 × 650 |
|
|
|
最大承重 |
kg |
600 / 1,000 |
|
|
|
最大工件尺寸 |
mm |
ø 840 |
|
|
|
最大工件高度 |
mm |
500 |
|
|
|
主驱动（标配） |
|
|
|
|
|
主轴转速 |
rpm |
10,000 |
|
|
|
扭矩(S6 40%) |
Nm |
83 |
|
|
|
功率(S6 40%) |
kW |
13 |
|
|
|
换刀器 |
|
|
|
|
|
Tool reception |
SK40 / HSK-A63 |
|
||
|
刀库 |
Pockets |
30 / chain |
|
|
|
直径（空相邻刀位） |
mm |
80/160 |
|
|
|
长度 |
mm |
315 |
|
|
|
重量 |
kg |
8 |
|
|
|
屑到屑换刀时间 |
Sec. |
4.9** |
|
|
|
刀座 |
– |
|
||
|
刀库 |
Pockets |
– |
|
|
|
直径（空相邻刀位） |
mm |
– |
|
|
|
长度 |
mm |
– |
|
|
|
重量 |
kg |
– |
|
|
|
直线轴（X / Y / Z） |
|
|
|
|
|
进给速度 |
mm/min |
40,000 |
|
|
|
Rapid traverse speed |
m/min |
40 |
|
|
|
Acceleration |
m/s2 |
6 |
|
|
|
进给力 (X/Y/Z) |
kN |
7 / 13 / 10 |
|
|
|
直线导轨（X / Y / Z） |
mm |
45 |
|
|
|
滚珠丝杠驱动（X / Y / Z） |
mm |
40 / 50 / 40 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
|
机床数据 |
|
|
|
|
|
机床本机占地面积， |
approx. m2 |
7.5 |
|
|
|
机床高度（标配机床） |
mm |
2,897 |
|
|
|
机床重量 |
kg |
11,300 |
|
|
|
控制系统 |
|
|||
|
CELOS® - 兼容，统一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板 |
|
|||
|
Heidenhain TNC 640 |
|
|||
