DMU 70
.jpg)
DMU 70
配联动工作台的5轴铣床 -从三轴到五轴
DMU 70 5轴铣床以畅销的DMU 50型铣床为基础，因此它为用户提供成熟技术和全新机床规格。18,000 rpm的主轴转速，24 m/min的快移速度，16，30或60位的选配刀库使其非常适合经济地单件生产或小批量生产应用。带加强筋铸铁件的横向滑座和人造大理石床身为该机确定了大刚性的基础。选配的回转摆动工作台内置在机床床身中。由于回转摆动工作台连接面直径大，因此显著提高了加工精度和表面质量。
Highlights DMU 70
.jpg)
- 适应广泛 -多种工作台选配，从固定工作台到5轴联动加工所需的回转摆动工作台
- 工件承重大和加工精度高，因为机床自身的回转摆动工作台的两个旋转轴全部配大直径轴承
- 占地小 -加工区接近性能好，排屑好，大坡度落屑板，加工区相对该机床规格较大
- 刀库配16 / 30或60刀位（选配）
- 大功率电主轴，最高转速18,000 rpm（选配），扭矩130 Nm和35 kW（40 % DC）
.jpg)
.jpg)
.jpg)
.jpg)
技术参数
DMU 70
|
机床型号 |
|
|
DMU 70 |
|
||
|
Standard |
|
|
|
|||
|
X/Y/Z轴行程 |
mm |
750 / 600 / 520 |
|
|||
|
主驱动（标配） |
|
|
|
|||
|
转速范围 |
rpm |
20–10,000 |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
9 / 13 |
|
|||
|
扭矩（40% DC） |
Nm |
83 |
|
|||
|
主驱动（选配） |
|
|
|
|||
|
转速范围 |
rpm |
20–14,000 |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
100 |
|
|||
|
转速范围 |
rpm |
20–18,000 |
|
|||
|
驱动功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
130 |
|
|||
|
进给 |
|
|
|
|||
|
快移速度 X/Y/Z |
m/min |
24 |
|
|||
|
最大进给力X / Y / Z |
kN |
6 / 6 / 3 |
|
|||
|

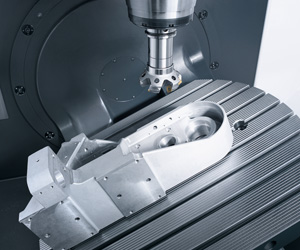

固定工作台 |
|
|
|
|||
|
托盘装夹面 |
mm |
1,000 x 620 |
|
|||
|
最大承重 |
kg |
800 |
|
|||
|

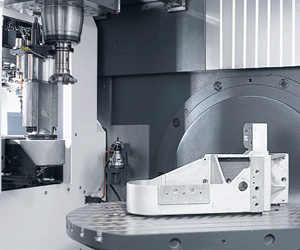

带回转摆动工作台* |
|
|
|
|||
|
托盘装夹面 |
mm |
ø 800 x 620 |
|
|||
|
最大承重 |
kg |
350 / 400 |
|
|||
|
摆动范围 |
degrees |
-10 / +95 |
|
|||
|
换刀器选配 – 拾取 |
|
|
|
|||
|
刀位 |
number / kg |
16 / 6 |
|
|||
|
最大刀具长度 |
mm |
300 |
|
|||
|
最大刀具直径 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
选配链式双抓刀器换刀器 |
|
|
|
|||
|
刀位 |
Number |
30 / 60 |
|
|||
|
最大刀具长度 |
mm |
300 |
|
|||
|
最大刀具直径 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
机床重量 / 连线负载 |
|
|
|
|||
|
重量 |
kg |
6,600 |
|
|||
|
输出 |
kW |
25 |
|
|||
|
最大额定电流 |
A |
37 |
|
|||
|
控制系统 |
|
|||||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
|
||||
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 |
|
|
||||
|
DMG MORI ERGOline®控制面板带Heidenhain MillPlus iT V600 |
|
|
||||
