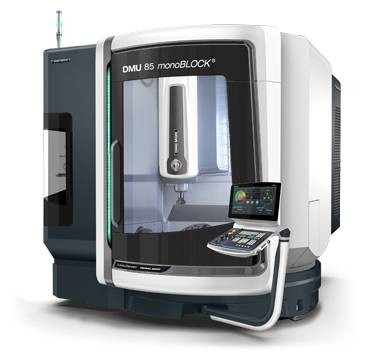

DMU 85 monoBLOCK®
.jpg)
DMU 85 monoBLOCK®
每一行业的新标杆
monoBLOCK®新一代机型适应每一行业应用要求：无论是5轴联动加工，高动态性能的高速加工，大扭矩的高性能加工还是三轴或五轴大切屑量的零件生产。全新monoBLOCK®机床加工的每一个零件都是精品。
Highlights DMU 85 monoBLOCK®
.jpg)
- 加工范围大，回转摆动工作台允许的工件直径ø 1.040 mm，高度590 mm和最大重量1.500 kg，刚性工作台的最大工件尺寸1.200 × 1.040 × 650 mm和最大重量4.000 kg
- 天车可从机床工作台中心的上方装件，标配
- 接近性能和人机友好性：机床门1.500 mm的开度，允许在加工的同时从正面装刀，配自动化系统后也能从正面全区接近
- 占地少，安装面积仅11,6 m2
- SK50 / HSK-A100均适用于DMU 85 monoBLOCK®
.jpg)
.jpg)
技术参数
DMU 85 monoBLOCK®
机床型号 |
|
|
DMU 85 monoBLOCK® |
|
加工区 |
|
|
|
|
X/Y/Z轴 |
mm |
935 / 850 / 650 |
|
|
加工区体积 |
dm3 |
517 |
|
|
工作台 / 装夹面 / 刀具 |
|
|
|
|
刚性工作台 |
• |
||
|
工作台尺寸（L × W） |
mm |
1,200 × 850 |
|
|
最大承重 |
kg |
4,000 |
|
|
最大工件尺寸 |
mm |
1,200 x 1,040 |
|
|
最大工件高度 |
mm |
650 |
|
|
回转摆动工作台 |
|
|
|
|
回转摆动工作台 |
º |
||
|
托盘 / 工作台 |
mm |
ø 850 x 750 / in 1,000 x 750 |
|
|
最大承重 |
kg |
1,000 / 1,500 |
|
|
最大工件尺寸 |
mm |
ø 1,040 |
|
|
最大工件高度 |
mm |
590 |
|
|

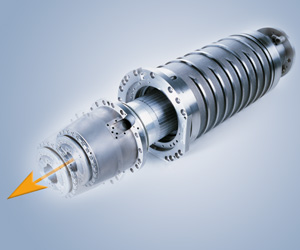

主驱动（标配） |
|
|
|
|
主轴转速 |
rpm |
10,000 |
|
|
扭矩(S6 40%) |
Nm |
83 |
|
|
功率(S6 40%) |
kW |
13 |
|
|
换刀器 |
|
|
|
|
Tool reception |
SK40 / HSK-A63 |
||
|
刀库 |
Pockets |
30 / chain |
|
|
直径（空相邻刀位） |
mm |
80/160 |
|
|
长度 |
mm |
365 / 420** |
|
|
重量 |
kg |
8 |
|
|
屑到屑换刀时间 |
Sec. |
5.9** |
|
|
刀座 |
SK 50 HSK-A100 |
||
|
刀库 |
Pockets |
30 / wheel |
|
|
直径（空相邻刀位） |
mm |
110/200 |
|
|
长度 |
mm |
315 / 395** |
|
|
重量 |
kg |
20 |
|
|
直线轴（X / Y / Z） |
|
|
|
|
进给速度 |
mm/min |
40,000 |
|
|
Rapid traverse speed |
m/min |
40 |
|
|
Acceleration |
m/s2 |
6 |
|
|
进给力 (X/Y/Z) |
kN |
14 / 20 / 14 |
|
|
直线导轨（X / Y / Z） |
mm |
55 |
|
|
滚珠丝杠驱动（X / Y / Z） |
mm |
50 / 50 / 50 |
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
机床数据 |
|
|
|
|
机床本机占地面积， |
approx. m2 |
11.6 |
|
|
机床高度（标配机床） |
mm |
3,165 |
|
|
机床重量 |
kg |
13,600 |
* optional: 14,000 / 18,000 / 24,000 rpm
控制系统 |
|
CELOS® - 兼容，统一，一致。 |
|
DMG MORI ERGOline®控制面板 |
|
Heidenhain TNC 640 |
