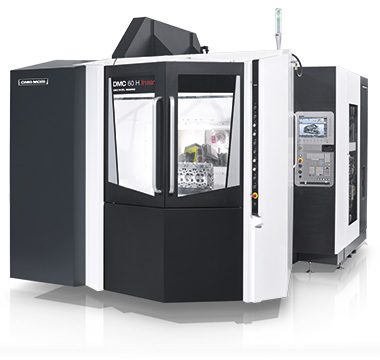

DMC 60 H linear

DMC 60 H linear

DMC 60 H linear
适合批量生产可5轴加工的配直线驱动的卧式加工中心
全新高速加工中心是市场上速度最快和精度高的卧式加工中心。DMC 60 H linear是大批量生产的较好选择,它采用直线驱动技术,快移速度100 m/min,定位速度快和重复精度高,2.5秒的屑到屑换刀时间,以及创新的刀具管理系统。
DMC 60 H linear

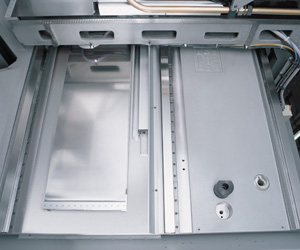

linear-drive-Picture
dmg-mori-technology-cycles-turning teaser Picture

Highlights DMC 60 H linear

  • 该机床高动态性能好,快移速度100 m/min,加速度1 g和屑到屑换刀时间2.5 s
  • 最低的LCC成本,约为价格表价格 / 年的6%
  • X轴,Y轴,Z轴采用直线驱动技术,保修期60个月
  • 5轴功能,带回转摆动工作台(选配)

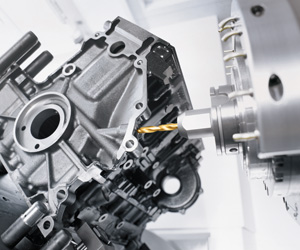

  • 动力总成版允许从机床顶或机床正面直接装件

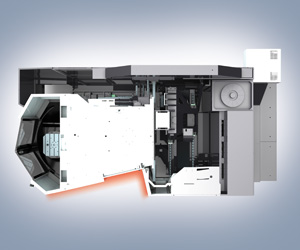

  • 17.2 m2的占地面积,包括托盘交换系统
  • dmc-60-h-linear-h1-jpg
  • dmc-60-h-linear-h2-jpg
  • dmc-60-h-linear-h3-jpg
  • dmc-60-h-linear-h4-jpg

http://cn.dmgmori.com/blob/18052/a3d192dbd53277181eba5343103725c4/rarrow1-data.gif技术参数
DMC 60 H linear

机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

DMC 60 H linear



加工区







X/Y/Z轴

mm

630 / 800 / 850



主轴中心间距 – 托盘

mm

100



主轴尖间距 – 托盘中心

mm

70



工作台 / 装夹面 / 刀具







NC回转工作台

rpm

40



托盘尺寸

mm

500 x 500



承重

kg

600



工件直径 / 高度

mm

800 / 1,030



主驱动







内置电主轴HSK-A63

rpm

12,000



功率(40 / 100 % DC)

kW

20 / 20



扭矩(40/100% DC)

Nm

110 / 84



启动时间12 000 rpm

Sec.

1



换刀器







刀库

Pockets

40 / wheel



直径 / 长度

mm

ø 280 × 160 / 400



Maximum tool length with diameter

mm

550 – ø 80



重量 / 摆动扭矩

kg / Nm

15 / 25



屑到屑换刀时间4轴版 / 5轴版

Sec.

2.5 / 2.5



直线轴(X / Y / Z)







进给速度 / 快移速度

m/min

100



Acceleration

m/s2

10



进给力

kN

9 / 6 / 9



Pmax. (X / Y / Z) – VDI DGQ 3441

µm

4



Psmax. (X / Y / Z) – VDI DGQ 3441

µm

3



机床数据







基本型机床占地面积(无托盘交换系统或排屑器)

m2

10.2



机床高度

mm

3,030



机床重量

kg

13,500



控制系统



DMG MORI SLIMline®控制面板带Siemens 840D solutionline Operate
