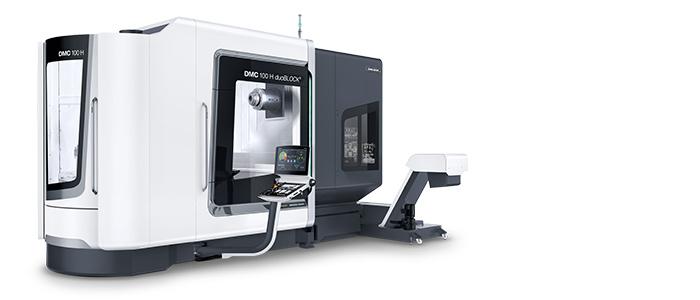

DMC 100 H duoBLOCK®

DMC 100 H duoBLOCK®
配托盘交换系统与扭矩达 1600 Nm的齿轮主轴实现最高生产力
DMG MORI 成熟可靠的 duoBLOCK® 系列机床的灵活通用性在新开发的卧式加工中心上得到较好体现。第4代DMC 100 H duoBLOCK®具有高性能的重型切削能力,还具有大批量生产能力。全新冷却系统将精度提高30%。主轴箱,包括箱体及电主轴均被冷却,冷却的部件还包括数控回转工作台、Y轴和Z轴电机及进给轴,以及X轴、Y轴和Z直线导轨。

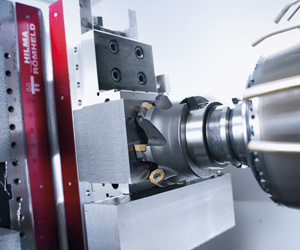

主轴品种非常丰富,包括重型切削主轴的Powermaster 1000电主轴,在9,000 min-1转速时它的扭矩高达1,000 Nm,齿轮主轴在8,000 rpm-1转速时的扭矩更高达1,600 Nm。
DMC 100 H duoBLOCK®还采用全新轮式刀库,屑到屑更快换刀时间仅4.6秒且最大刀具长度达 900 mm。
DMG MORI的全新风格设计也全面应用在DMC 100 H duoBLOCK®机床上。搭载于21.5" ERGOline®控制面板和西门子系统上的DMG MORI的CELOS也配置到DMU 100 H duoBLOCK®机床上。
Highlights DMC 100 H duoBLOCK®
- 高精度 : 工件精度提高达30%, 冷却措施全面

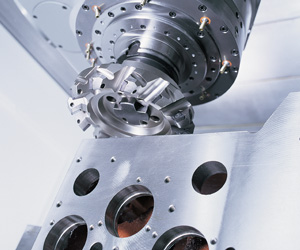

- 高性能 : 刚性提高达30%, 最大扭矩 1.600 Nm 的齿轮主轴具有更高生产力
- 高效率 : 能耗降低达30%, 采用智能化按需用电系统
- 创新的高速轮式刀库, 屑到屑换刀时间仅 4.6 秒, 最大刀具长度达 900 mm。

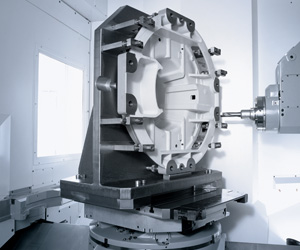

- 工件尺寸达 ø 1.000 x 1.600 mm 和重量达2.000 kg
窗体顶端
技术参数
DMC 100 H duoBLOCK®
机床型号 |
|
|
DMC 100 H duoBLOCK® |
加工区 |
|
|
|
X/Y/Z轴 |
mm |
1,000 × 1,000 × 1,250 |
|
主轴中心间距 – 托盘 |
mm |
150 – 1,150 |
|
主轴尖间距 – 托盘中心 |
mm |
100 – 1,350 |
|
工作台 / 装夹面 / 刀具 |
|
|
|
NC回转工作台 |
rpm |
35 |
|
托盘尺寸 |
mm |
800 × 800 |
|
最大托盘承重 |
kg |
2,000 |
|
最大工件直径 |
mm |
1,000 |
|
最大工件高度 |
mm |
1,600 |
|
主驱动 |
|
|
|
内置电主轴SK40 |
rpm |
- |
|
内置电主轴SK50 |
rpm |
12,000 |
|
功率(40 / 100 % DC) |
kW |
44 / 32 |
|
扭矩(40/100% DC) |
Nm |
288 / 187 |
|
启动时间,U/min |
Sec. |
4.5 |
|
换刀器 |
|
|
|
刀库 |
Pockets |
63 / 123 / 183* / 243* / 303* |
|
直径(非空相邻刀位) |
mm |
ø 110 |
|
直径(空相邻刀位) |
mm |
ø 280 |
|
钻刀桥直径 |
mm |
ø 400 × 230 |
|
长度 |
mm |
650 / 900* |
|
重量 |
kg |
30 |
|
屑到屑换刀时间 |
Sec. |
4.4 |
|
直线轴(X / Y / Z) |
|
|
|
进给速度 |
mm/min |
60,000 |
|
Rapid traverse speed |
m/min |
60 |
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
进给力 |
kN |
15 / 18 / 18 |
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
6 |
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
4 |
|
托盘交换系统 |
|
|
|
托盘换盘时间 |
Sec. |
16 |
|
机床数据 |
|
|
|
基本型机床占地面积包括排屑器 |
approx. m2 |
279 |
|
机床高度(标配机床) |
mm |
3,900 |
|
机床重量 |
kg |
26,700 |
* 特殊选项
- 无法使用
控制系统 |
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
CELOS® - 兼容,统一,一致。 |
