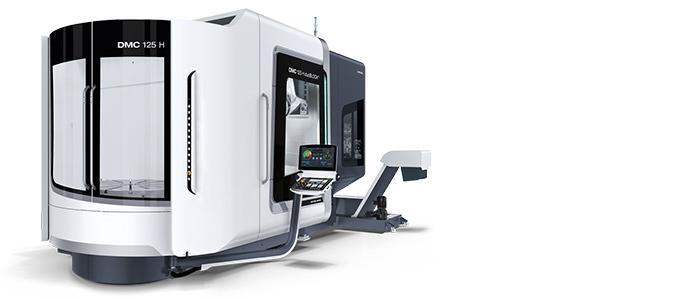

DMC 125 H duoBLOCK®

配托盘交换系统与扭矩达 1600 Nm的齿轮主轴实现最高生产力

DMG MORI 成熟可靠的 duoBLOCK® 系列机床的灵活通用性在新开发的卧式加工中心上得到较好体现。第4代DMC 125 H duoBLOCK®具有高性能的重型切削能力，还具有大批量生产能力。全新冷却系统将精度提高30%。主轴箱，包括箱体及电主轴均被冷却，冷却的部件还包括数控回转工作台、Y轴和Z轴电机及进给轴，以及X轴、Y轴和Z直线导轨。
主轴品种非常丰富，包括重型切削主轴的Powermaster 1000电主轴，在9,000 min-1转速时它的扭矩高达1,000 Nm，齿轮主轴在8,000 rpm-1转速时的扭矩更高达 1,600 Nm。

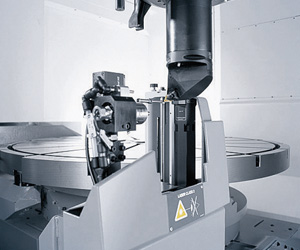

DMC 125 H duoBLOCK®还采用全新轮式刀库，屑到屑更快换刀时间仅4.8秒且最大刀具长度达 900 mm。
DMG MORI的全新风格设计也全面应用在DMC 125 H duoBLOCK®机床上。搭载于21.5" ERGOline®控制面板和西门子系统上的DMG MORI的CELOS也配置到DMU 125 H duoBLOCK®机床上。

Highlights DMC 125 H duoBLOCK®

高精度 ：工件精度提高达30%，冷却措施全面
高性能 ：刚性提高达30%，最大扭矩 1.600 Nm 的齿轮主轴具有更高生产力
高效率 ：能耗降低达30%，采用智能化按需用电系统
创新的高速轮式刀库，屑到屑换刀时间仅 4.8 秒，最大刀具长度达 900 mm。
工件尺寸达 ø 1.250 x 1.600 mm 和重量达2.000 kg

技术参数
DMC 125 H duoBLOCK®

机床型号		DMC 125 H duoBLOCK®
加工区
X/Y/Z轴	mm	1,250 × 1,000 × 1,250
主轴中心间距 – 托盘	mm	150 – 1,150
主轴尖间距 – 托盘中心	mm	100 – 1,350
工作台 / 装夹面 / 刀具
NC回转工作台	rpm	35
托盘尺寸	mm	800 × 800
最大托盘承重	kg	2,000
最大工件直径	mm	1,250
最大工件高度	mm	1,600
主驱动
内置电主轴SK40	rpm	–
内置电主轴SK50	rpm	12,000
功率（40 / 100 % DC）	kW	44 / 32
扭矩（40/100% DC）	Nm	288 / 187
启动时间，U/min	Sec.	4.5
换刀器
刀库	Pockets	63 / 123 / 183 / 243 / 303*
直径（非空相邻刀位）	mm	ø 110
直径（空相邻刀位）	mm	ø 280
钻刀桥直径	mm	ø 400 × 230
长度	mm	650 / 900*
重量	kg	30
屑到屑换刀时间	Sec.	4.6
直线轴（X / Y / Z）
进给速度	mm/min	60,000
Rapid traverse speed	m/min	60
Acceleration	m/s2	6 / 6 / 5
进给力	kN	15 / 18 / 18
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2	µm	6
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2	µm	4
托盘交换系统
托盘换盘时间	Sec.	16
机床数据
基本型机床占地面积包括排屑器	approx. m2	304
机床高度（标配机床）	mm	3,900
机床重量	kg	28,000

* 特殊选项
- 无法使用

控制系统

DMG MORI ERGOline®控制面板带Siemens 840D solutionline

CELOS® - 兼容，统一，一致。
