DMC 160 H duoBLOCK®
DMC 160 H duoBLOCK®

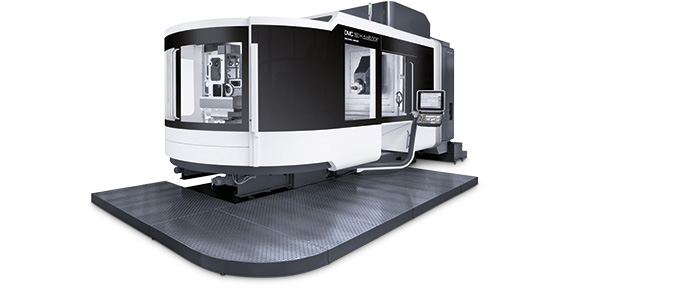

占地少，加工区大
.jpg)
.jpg)
运动行程560 × 600 × 600 mm至1,600 × 1,100 × 1,400 mm，托盘承重3,000 kg，托盘交换系统结构紧凑，节省空间，向后排屑，这些仅是该机高效加工优点中的少数几项。装夹区和加工区接近性能好，多种可选主轴，多种工艺优化选配也是该机特点。
Highlights DMC 160 H duoBLOCK®
- 最大工件尺寸ø 1,530 × 1,295 mm和托盘承重3,000 kg
- 主驱动为大功率SK50电主轴，转速12,000 rpm和功率52 kW / 430 Nm（40% DC），可选SK50齿轮驱动主轴，转速8,000 rpm，最大功率52 kW / 最大扭矩1,500 Nm（40%负荷周期）
- 最大刀具长度650 mm，最大直径ø 400 × 250 mm和最大重量30 kg
- duoBLOCK®结构，精度高，动态性能好，加工区接近性能好
- 直线轴进给力大，最大进给力15 kN（100%负荷周期）
- 60位垂直链式刀库，选配240位刀库
技术参数
DMC 160 H duoBLOCK®
机床型号 |
|
|
DMC 160 H duoBLOCK® |
|
|
加工区 |
|
|
|
|
|
X/Y/Z轴 |
mm |
1,600 × 1,100 × 1,400 |
|
|
|
主轴中心间距 – 托盘 |
mm |
150 – 1,250 |
|
|
|
主轴尖间距 – 托盘中心 |
mm |
50 – 1,450 |
|
|
|
工作台 / 装夹面 / 刀具 |
|
|
|
|
|
NC回转工作台 |
rpm |
15 |
|
|
|
托盘尺寸 |
mm |
1,250 × 1,000 |
|
|
|
最大托盘承重 |
kg |
3,000 |
|
|
|
最大工件直径 |
mm |
1,530 |
|
|
|
最大工件高度 |
mm |
1,295 |
|
|
|
主驱动 |
|
|
|
|
|
内置电主轴SK40 |
rpm |
– |
|
|
|
内置电主轴SK50 |
rpm |
12,000 |
|
|
|
功率（40 / 100 % DC） |
kW |
52 / 42 |
|
|
|
扭矩（40/100% DC） |
Nm |
430 / 300 |
|
|
|
启动时间，U/min |
Sec. |
4.5 |
|
|
|
换刀器 |
|
|
|
|
|
刀库 |
Pockets |
60 / chain |
|
|
|
直径（非空相邻刀位） |
mm |
ø 110 |
|
|
|
直径（空相邻刀位） |
mm |
ø 280 |
|
|
|
钻刀桥直径 |
mm |
ø 400 × 280 |
|
|
|
长度 |
mm |
650 |
|
|
|
重量 |
kg |
30 |
|
|
|
屑到屑换刀时间 |
Sec. |
4.8 |
|
|
|
直线轴（X / Y / Z） |
|
|
|
|
|
进给速度 |
mm/min |
60,000 |
|
|
|
Rapid traverse speed |
m/min |
60 |
|
|
|
Acceleration |
m/s2 |
6 / 5 / 4 |
|
|
|
进给力 |
kN |
15 / 10 / 15 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
11 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
7 |
|
|
|
托盘交换系统 |
|
|
|
|
|
托盘换盘时间 |
Sec. |
22 |
|
|
|
机床数据 |
|
|
|
|
|
基本型机床占地面积包括排屑器 |
approx. m2 |
58.8 |
|
|
|
机床高度（标配机床） |
mm |
3,942 |
|
|
|
机床重量 |
kg |
40,000 |
|
|
|
控制系统 |
|
|||
|
DMG MORI ERGOline®控制面板带Heidenhain iTNC 530 |
|
|||
|
DMG MORI ERGOline®控制面板带Siemens 840D solutionline |
|
|||
