大批量缸盖和缸体生产的较好选择

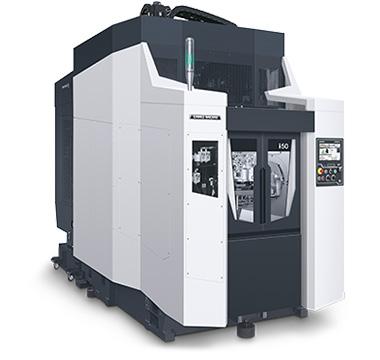

对于汽车零件行业,每月生产10,000至50,000件属于大批量生产,要满足不同车型的不同产量要求,需要自动化的生产系统。DMG MORI的i 50是理想的机床选择,它能满足生产线机床的全部要求:“紧凑性”、“可靠性”和“易维护性”。专为缸盖和缸体加工而优化设计的机床结构,i 50能高速和高精度地加这些工件,满足汽车行业的安全发展要求。该机设计用于由多台机床组成的生产线应用,i 50无APC,结构非常紧凑,占地面积仅6.7 m2(72.1 ft2)。机床高度的降低减小了龙门装件机的垂直行程 因此,缩短了龙门装件机的工作周期。该机拥有高速加工能力,快移速度达62 m/min(2,440.9 ipm)和Z轴加速度达1.0 G,因为它的主轴沿三轴(X / Y / Z)运动且Z轴运动部件重量轻。此外,斜坡内壁和中心槽结构使该机拥有优异的排屑性能,使操作人员能处理汽车零件加工中的大量切屑。
i80l

Highlights i 50

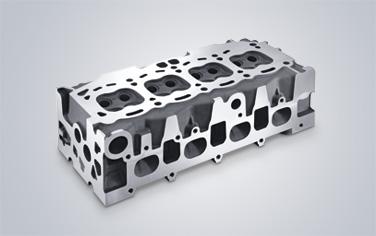

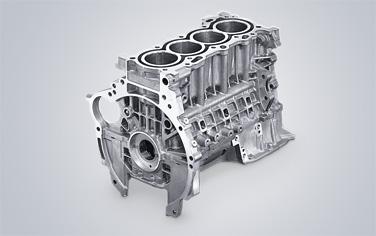

  • 适合缸盖和缸体加工应用
  • 无APC的紧凑型卧式加工中心
  • 主轴沿X、Y和Z轴运动,且Z轴运动件重量小,缩短加工时间
  • 机床高度低,装件机行程小,更大限度缩短装件机周期时间
  • 倾斜内盖设计,避免切屑堆积
  • 多种选配工作台(A和B轴)
  • 隐身设计,卓越结构,强劲功能
  • dmc-60-h-linear-h1-jpg
  • dmc-60-h-linear-h2-jpg



技术参数
i 50
机床型号 i 50


行程





行程 X/Y/Z轴

mm

500/550/500

工作台





工作台装夹面

mm

640 × 500 [500 × 500]

工作台承重

kg

250 [400]

主轴





最高主轴转速

min-1

12,000 [20,000]

主轴轴承内径

mm

φ80

进给速度





快移速度X/Y/Z轴

mm/min

62,000/62,000/62,000

ATC – 应用调节循环





刀库容量

tool

20 [40]

刀具最大长度

mm

320

最大刀具重量

kg

12

电机





主轴驱动电机(15 min/cont)

kW

37 / 22

机床规格





机床高度

mm

3,380

占地面积(宽度 x 深度)

mm

1,680 × 3,962

机床重量

kg

9,680
