NH 4000 DCG

NH 4000 DCG

NH 4000 DCG
理想的加工中心

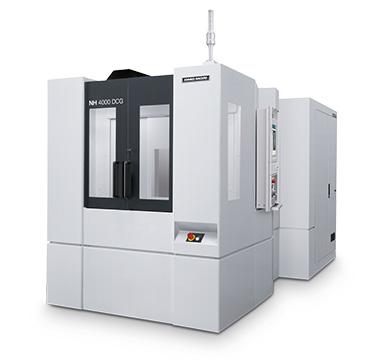

NH4000 DCG是高精度卧式加工中心,配400 mm(15.7 in.)方形托盘。它采用能较好控制振动的DCG(重心直驱)技术以及拥有较好平衡性能的套箱结构,并能选配直驱电机的旋转轴实现无反向间隙转动。这是一款高性能机床,它拥有卧式加工中心应有的一切优点,包括高速度、高精度、排屑性能和易维护性,
NH 4000 dcg
dcg-Picture
ddm-Picture

Highlights NH 4000 DCG

  • DCG(重心驱动);和DDM(直驱电机)的B轴(选配)
  • 三种主轴:14,000 [14,000(大功率版)] [20,000] min-1
  • 快移速度(X/Y/Z):50 m/min
  • DMG MORI的托盘库系统提供大量可选自动化系统

技术参数
NH 4000 DCG

机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

NH 4000 DCG

行程





行程 X/Y/Z轴

mm

560/560/630

托盘 / 工作台





托盘装夹面

mm

400×400

托盘承重(工作台)

kg

400

主轴





最高主轴转速

min-1

14,000 [14,000 ] [20,000]

主轴轴承内径

mm

φ70

进给速度





快移速度X/Y/Z轴

mm/min

50,000/50,000/50,000

ATC – 应用调节循环





刀库容量

tool

Chain-type: 40 [60] [120] , Rack-type: [ 180] [240] [300] [360]

刀具最大长度

mm

400

最大刀具重量

kg

8

电机





主轴驱动电机(15 min/cont)

kW

18.5/11

机床规格





机床高度

mm

2,711

占地面积(宽度 x 深度)

mm

2,360×3,914

机床重量

kg

9,600

** Option


控制系统

MAPPS IV
