NH 5000 DCG

NH 5000 DCG

NH 5000 DCG
其速度,全球较好

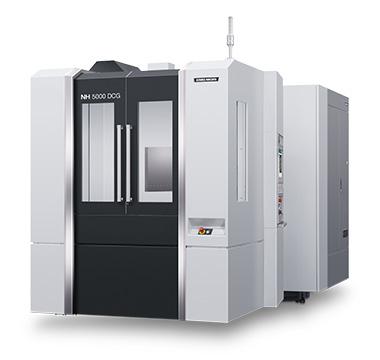

NH5000 DCG是NH系列高精度卧式加工中心的一款机床,它标配500 mm(19.7 in.)方形托盘和DMG MORI原创的DCG(重心驱动)技术并能选配DDM(直驱电机)技术。该机主轴配40号和50号刀柄。40号刀柄主轴不仅占地面积小且加工范围大,而50号刀柄拥有更高切削性能。这两种主轴都能满足大量零件加工的生产要求,并都具有无与伦比的高生产力。
NH5000 DCG/40
dcg-Picture
ddm-Picture

Highlights NH 5000 DCG

  • DCG(重心驱动);和DDM(直驱电机)的B轴(选配)
  • 五种主轴:40号刀柄14,000 [20,000] min-1   // 50号刀柄8,000 [15,000] [8,000(大扭矩)版)] min-1
  • 快移速度(X/Y/Z):50 m/min
  • DMG MORI的托盘库系统提供大量可选自动化系统





技术参数
NH 5000 DCG

机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

NH 5000 DCG

行程





行程 X/Y/Z轴

mm

730/730/850

托盘 / 工作台





托盘装夹面

mm

500×500

托盘承重(工作台)

kg

500 [700]

主轴





最高主轴转速

min-1

14,000 [20,000] (No.40 Type), 8,000 [ 8,000] [15,000] (No.50 Type)

主轴轴承内径

mm

φ65 (No.40 Type) , φ100 (No.50 Type)

进给速度





快移速度X/Y/Z轴

mm/min

50,000/50,000/50,000

ATC – 应用调节循环





刀库容量

tool

Chain-type:40 [ 60] [ 120] , Rack-type: [ 180] [240] [300] (No.40 Type) , Chain-type:54, Rack-type: [100] [140] [180] [240] (No.50 Type)

刀具最大长度

mm

500

最大刀具重量

kg

12 (No.40 Type) , 30 (No.50 Type)

电机





主轴驱动电机(15 min/cont)

kW

37/22 *1(No.40 Type), 30/22 *2(No.50 Type)

机床规格





机床高度

mm

3,138 (No.40 Type) , 3,440 (No.50 Type)

占地面积(宽度 x 深度)

mm

2,725×4,610 (No.40 Type), 3,437×4,799 (No.50 Type)

机床重量

kg

12,900 (No.40 Type) , 13,100(No.50 Type)

* with neighbouring tool
** Optional
*** without neighbouring tool
