NH 6300 DCG II

NH 6300 DCG II

NH 6300 DCG II

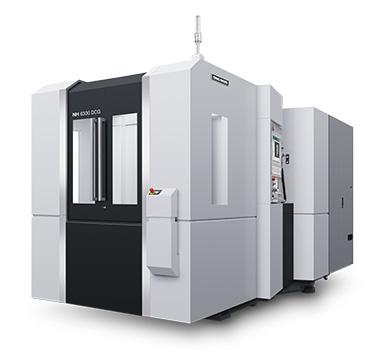

满足从重型切削到高速切削各种应用要求的卧式加工中心
配630-mm方形托盘的NH6300 DCG Ⅱ的加工区能加工最大达 φ 1,050 mm × 1,300 m的广泛工件,而且占地面积小。所有轴的加速度提高30%以上,因此能显著缩短加工时间和进一步提高生产力。这是一款高速度、高精度的卧式加工中心,适合加工中小批量的工件、难切削材质,例如汽车、建筑机械和飞机制造中使用的材质。NH6300 DCG II
dcg-Picture
ddm-Picture

Highlights NH 6300 DCG II

  • DCG(重心驱动);和DDM(直驱电机)的B轴(选配)
  • 快移速度(X/Y/Z):50 m/min
  • 最大刀具长度:630 mm
  • 四种主轴:10,000 [6,000] [8,000] [15,000] min-1
  • 技术参数
    NH 6300 DCG II

机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

NH 6300 DCG II

行程





行程 X/Y/Z轴

mm

1,050/900/980

托盘 / 工作台





托盘装夹面

mm

630×630

托盘承重(工作台)

kg

1,500

主轴





最高主轴转速

min-1

10,000 [10,000] [15,000] [8,000] [6,000]

主轴轴承内径

mm

φ100

进给速度





快移速度X/Y/Z轴

mm/min

50,000/50,000/50,000

ATC – 应用调节循环





刀库容量

tool

Chain-type:60 [80] [100] [120] , Rack-type: [180] [240] [330]

刀具最大长度

mm

630

最大刀具重量

kg

30

电机





主轴驱动电机(15 min/cont)



机床规格





机床高度

mm

3,414

占地面积(宽度 x 深度)

mm

3,370×5,957

机床重量

kg

19,000

  • ** Option

控制系统

MAPPS IV
