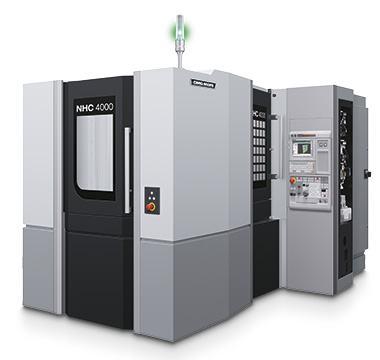

NHC 4000
NHC 4000
高精度卧式加工中心
NHC系列机床具有高刚性和高速加工的特点，是天津工厂生产的第一款卧式加工中心。这些机床提供重型加工所需的刚性，它采用X轴大间距导轨的立柱，主轴轴承直径是同级别机床中较大的，达80 mm。此外，由于运动部件重量较轻，具有更好的加速性能。除日本外汇和外贸法要求的直线轴重复精度限制外，NHC系列机床提供高的加工精度。
这些机床能按照用户的加工要求灵活配置自动化系统，例如托盘交换系统和工件运送机械手，提高用户车间生产率。我们为客户提供两套选配，节省用户选择选配设备的时间。
.jpg)
Highlights NHC 4000
- 高刚性
- 高速度
- 高精度
- 高可靠性
- 节能
- MAPPSIV
- 套件
- 多种外部设备（DMSQP）
- 安全
.jpg)
技术参数
NHC 4000
机床型号 |
|
|
NHC 4000 |
|
机床数据 |
|
|
|
|
X/Y/Z轴 |
mm |
560/560/660 |
|
|
托盘装夹面 |
mm |
400 × 400 |
|
|
最大托盘承重 |
kg |
400 |
|
|
最大工件回转直径 x 最大工件高度 |
mm |
φ630 × 900 |
|
|
刀具最大长度 |
mm |
450 |
|
|
最高主轴转速 |
rpm |
12,000 [12,000*1][20,000*2] |
|
|
主轴驱动电机 |
kW |
15/11(10%ED/cont.) [30/18.5(15%ED/cont.)*1] [18.5/15/11 (10 min./30 min./cont.)*2] |
|
|
快移速度 X/Y/Z |
m/min |
60/60/60 |
|
|
刀库容量 |
tool |
环式： 40把 [60把] 链式： [120把] 柜式： [180把][240把] |
|
|
占地面积（宽度 x 深度） |
mm |
2,720 × 4,214 |
[ ] 选配
*1： 高性能技术参数
*2： 高速技术参数（高速切削）
控制系统 |
|
MAPPS IV |
