NHC 5000

NHC 5000

NHC 5000

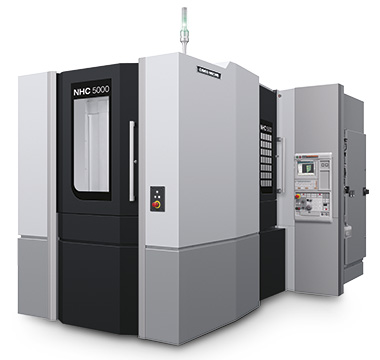

High precision, horizontal Machining Centre

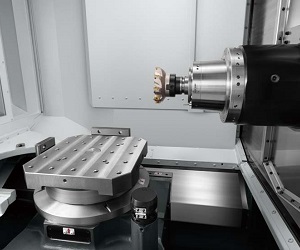

NHC系列机床具有高刚性和高速加工的特点，是天津工厂生产的第一款卧式加工中心。这些机床提供重型加工所需的刚性，它采用X轴大间距导轨的立柱，主轴轴承直径是同级别机床中更大的，达80 mm。此外，由于运动部件重量较轻，具有更好的加速性能。除日本外汇和外贸法要求的直线轴重复精度限制外，NHC系列机床提供高的加工精度。
这些机床能按照用户的加工要求灵活配置自动化系统，例如托盘交换系统和工件运送机械手，提高用户车间生产率。我们为客户提供两套选配，节省用户选择选配设备的时间。
NHX 4000

Highlights NHC 5000

  • 高刚性
  • 高速度
  • 高精度
  • 高可靠性
  • 节能
  • MAPPSIV
  • 套件
  • 多种外部设备（DMSQP）
  • 安全
  • NHC 4000 - DMG MORI

http://cn.dmgmori.com/blob/18052/a3d192dbd53277181eba5343103725c4/rarrow1-data.gif技术参数
NHC 5000


机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

NHC 5000

机床数据





X/Y/Z轴

mm

730/730/880

托盘装夹面

mm

500 × 500

最大托盘承重

kg

500 [700]

最大工件回转直径 x 最大工件高度

mm

φ800 × 1,000

刀具最大长度

mm

550

最高主轴转速

rpm

12,000 [12,000*1][20,000*2]

主轴驱动电机

kW

15/11(10%ED/cont.) [30/18.5(15%ED/cont.)*1] [18.5/15/11　　　　　　　　　　　(10 min./30 min./cont.)*2]

快移速度 X/Y/Z

m/min

60/60/60

刀库容量

tool

环式： 40把 [60把] 链式： [120把] 柜式： [180把][240把]

占地面积（宽度 x 深度）

mm

3,098 × 4,854

[  ] 选配
*1： 高性能技术参数
*2： 高速技术参数（高速切削）


控制系统

MAPPS IV
