NHX 4000 2nd Generation

NHX 4000 2nd Generation

NHX 4000 2nd ​Generation
超高精度
第2代NHX 4000卧式加工中心是一款通用性的机床 能高效连续加工和大批量生产加工,适用于许多应用,例如汽车和其它机械制造领域。这两种机床都采用新主轴技术—speedMASTER—它能确保高速和稳定地高精度加工并配高刚性的厚重床身。合理布置的X轴和Z轴导轨更大限度提高了床身、立柱和主轴刚性。整体结构的静态刚性和动态刚性都得到优化设计。因此,该机能满足卧式加工应用所需的高速度和高精度要求。主轴端面与托盘中心间距离减小,因此该机能用更短刀具加工,甚至能在托盘中心附近的位置加工。在多种加工中,它能实现稳定的加工性能。

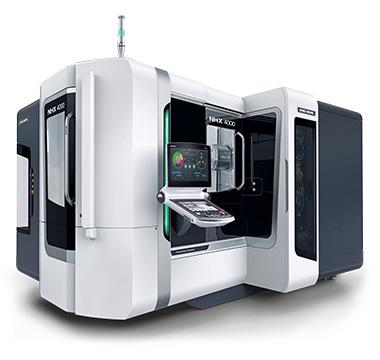

NHX4000
ddm-Picture

Highlights NHX 4000 2nd ​Generation

  • DDM(直驱电机)的B轴(选配)
  • 快移速度60 m/min(X/Y/Z),加速度1G(X/Y/Z)
  • 标配直接测量系统
  • 高刚性床身,三点支撑结构
  • 新型主轴,转速高达15,000 min-1



技术参数
NHX 4000 2nd ​Generation

机床型号



http://cn.dmgmori.com/blob/149688/6149136e0eb9ca24f18ea7298dbf076b/none-data.gif

NHX 4000 2nd ​Generation

行程





行程 X/Y/Z轴

mm

560/560/660

托盘 / 工作台





托盘装夹面

mm

400×400

托盘承重(工作台)

kg

400

主轴





最高主轴转速

min-1

15,000, [15,000 ], [20,000 ]

主轴轴承内径

mm

φ80

进给速度





快移速度X/Y/Z轴

mm/min

60,000/60,000/60,000

ATC – 应用调节循环





刀库容量

tool

Ring-type: 40 [60], Chain-type: [120], Rack-type: [180] [240]

刀具最大长度

mm

450

最大刀具重量

kg

12

电机





主轴驱动电机(15%ED/30 min/cont)

kW

30.7 / 26 / 18.5

机床规格





机床高度

mm

2,538 (2,592*)

占地面积(宽度 x 深度)

mm

2,680×4,180 (2,680×4,181*)

机床重量

kg

8,500

* SIEMENS
