GM 16|6
GM 16|6
6轴自动车床：高精度 - 高生产力
.jpg)

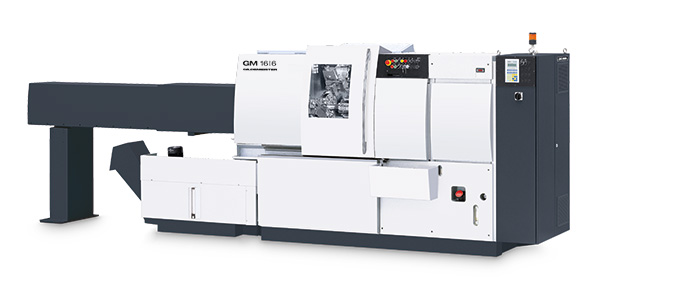

GM 16|6是GM系列自动车床中加工直径16 mm工件的机型。由于它行程短，转速高，因此它的生产力高。该机能高效车削高精度工件。
Highlights GM 16|6
- 周期时间短（快移时间最短仅0.4 s）
- 单体结构，热特性好
- 油冷全部主轴轴承
- 带刀具驱动的万能前刀架
- 独立无级调整全部轴位的工作行程
- 径向或直线车削的4个复合中心架
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
技术参数
GM 16|6
|
机床型号 |
|
|
GM 16|6 |
|
Standard |
|
|
|
|
圆形棒材最大直径 |
mm |
16 |
|
|
四方棒料最大直径 |
mm |
11 |
|
|
六方棒料最大直径 |
mm |
14 |
|
|
主轴环直径 |
mm |
165 |
|
|
棒料送料 |
mm |
80 |
|
|
溜板箱运动 |
mm |
63 |
|
|
纵向导向架运动 |
- |
||
|
横向刀架运动位置1 + 2 |
mm |
28 |
|
|
横向刀架运动位置3 + 6 |
mm |
28 |
|
|
横向刀架运动位置4 + 5 |
mm |
28 |
|
|
复合刀架运动，纵向 |
mm |
45 |
|
|
主轴转速，无级 |
rpm |
600 – 9,000 |
|
|
单件时间，无级 |
Sec. |
0.9 – 50 |
|
|
快移速度 |
Sec. |
0.45 |
|
|
主驱动功率 |
kW |
11 |
|
|
无棒料送料占地面积 |
mm |
4,400 x 1,100 |
|
|
棒料送料占地面积 |
mm |
5,550 x 1,100 |
|
|
Net weight with barfeed |
daN |
4,800 |
