GM 20|6
GM 20|6

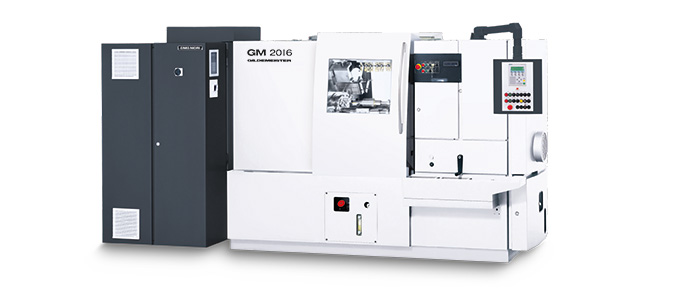

6轴自动车床：高精度 - 高生产力
.jpg)
这些中等批量到大批量加工20 mm直径的多主轴自动车床是高效6轴位自动车床。该机选用先进技术制造，它能在短周期时间内高精度完成工件车削。
Highlights GM 20|6
- 周期时间短（快移时间仅0.4 s）
- 单体结构，热特性好
- 油冷全部主轴轴承
- 带刀具驱动的万能前刀架
- 独立无级调整全部轴位的工作行程
- 径向或直线车削的4个复合中心架
.jpg)
.jpg)
.jpg)
.jpg)
技术参数
GM 20|6
机床型号 |
|
|
GM 20|6 |
|
Standard |
|
|
|
|
圆形棒材最大直径 |
mm |
20 (25) |
|
|
四方棒料最大直径 |
mm |
14 |
|
|
六方棒料最大直径 |
mm |
17 |
|
|
主轴环直径 |
mm |
180 |
|
|
棒料送料 |
mm |
(125) 100 |
|
|
溜板箱运动 |
mm |
86 |
|
|
纵向导向架运动 |
50 |
||
|
横向刀架运动位置1 + 2 |
mm |
42 |
|
|
横向刀架运动位置3 + 6 |
mm |
42 |
|
|
横向刀架运动位置4 + 5 |
mm |
42 |
|
|
复合刀架运动，纵向 |
mm |
50 |
|
|
主轴转速，无级 |
rpm |
420 – 5,000 |
|
|
单件时间，无级 |
Sec. |
1.4 – 60 |
|
|
快移速度 |
Sec. |
0.7 |
|
|
主驱动功率 |
kW |
11 |
|
|
无棒料送料占地面积 |
mm |
3,700 x 1,500 |
|
|
棒料送料占地面积 |
mm |
5,800 x 1,500 |
|
|
Net weight with barfeed |
daN |
6,000 |
