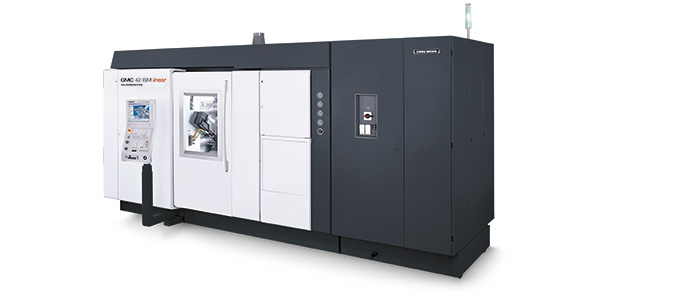

GMC 42 ISM

GMC 42 ISM
动态性能好，最大棒料直径42 mm和最大扭矩51 Nm

GMC linear系列车床：创新的直线电机驱动和优异的动态性能确保历史上未曾有过的加工速度。GMC linear系列车床的特点有：滚筒分度定位时间仅0.7秒，最高转速8,000 rpm和直线电机驱动的最高加速度2 g等，创造从未有过的生产力。直线电机驱动的直接测量系统和滚珠丝杠确保了高精度和高动态性能。GMC ISM系列：GMC ISM系列车削加工中心刚性好，因此能保证高性能地加工高精度零件，夹紧和两个独立轴确保双向完整加工。NC数控导向架取前刀架并导向长件和深孔沿进行深孔钻加工。全部刀具同时加工确保加工时间短。复杂形状用标准刀具或型钢通过相应技术参数成形。
Highlights GMC 42 ISM

最大棒料直径42 mm和最大扭矩51 Nm
动态性能好，X轴，Z轴和W轴运动速度快
专利技术的多功能设备（选配）：刀塔，径向镗孔设备或90°镗孔设备
高精度加工，公差级别H5和带Y轴和刀塔
标准版配双CPU：可控轴数56个，Siemens 840D powerline数控系统
6个内置油冷和独立转动的同步主轴电机，驱动功率15 kW（100%）
最高快移速度50 m/min和最高加速度2 g
每一个主轴位置可有7个CNC数控轴

技术参数
GMC 42 ISM

机床型号		GMC 42 ISM
加工区
Max. bar passage	mm	42
Max. bar feed / component length	mm	140
Number of main spindles		6
主轴环直径	mm	280
Drum switching time	mm	1
Main spindle
One drive for all six main spindles with C-axis (0.001°)	rpm	-
Six integrated spindle motors (ISM) with C-axis (0.001°)	rpm	5,000
Drive power / Torque (40%)	kW // Nm	20.4 / 51.3
*Frontal spindle and pickup spindle**
Separate drive for each spindle position with C-axis (0.001°)	rpm	6,000
Drive power / Torque (40%)	kW // Nm	10 / 47.8
Frontal machining: frontal spindle positions 1-5
Frontal slide travel W1-W5 (standard)	mm	180 (220)*
Frontal slide travel W1-W5 (high performance)*	mm	180
Acceleration W1-W5 (standard / high performance)	m/s2	10 / 7
Rapid traverse speed W1-W5 (standard / high performance)	m/min	30 / 21
Feed power W1-W5 (standard / high performance)	kN	5.9 / 8.5
U-axis* travel positions 4 and 5 (positions 1 to 5 from GMC 35 ISM)	mm	23
Rear-sided machining: pickup spindle, position 6
Front slide travel W6	mm	220
Acceleration W6	m/s2	10
Rapid traverse speed W6	m/min	30
Feed power W6	kN	5.9
*Driven tools**
Number of driven tool axes (multiple tools can be used)	Number / rpm	6 / 6,000
Drive power / Torque (40%)	kW // Nm	3.8 / 7
Radial machining: cross slides, positions 1 to 5
Axis travel X1, X2, X3, X4, X5	mm	80
Axis travel Z1, Z2, Z3, Z4, Z5	mm	100
Acceleration X1-X5 / Z1-Z5	m/s2	10
Rapid traverse speed X1-X5 / Z1-Z5	m/min	30
Feed power X1-X5 / Z1-Z5	kN	3.1 / 4
Y-axes* travel (only possible for positions 3 to 5)	mm	35
Rapid traverse speed Y3-Y5	m/min	15
Feed power Y3-Y5	kN	1.7
Radial machining: two lateral slides, position 6
X6 and U6 travel	mm	120
X6 and U6 acceleration	m/s2	10
X6 and U6 rapid traverse speed	m/min	30
X6 and U6 feed power	kN	1.2
Z6* travel	mm	4
Central block
Central block* travel W7	mm	100
Hydraulic bar stop*	mm	18-254
机床
机床占地面积包括排屑器	m2	-
排屑器排屑高度	mm	-
机床高度	mm	-
机床重量	kg	13,100

* Optional

控制系统

DMG MORI SLIMline®控制面板带Siemens 840D powerline，双CPU
