MSL 42|7 C
MSL 42|7 C
灵活性较好且周期时间最短
.jpg)

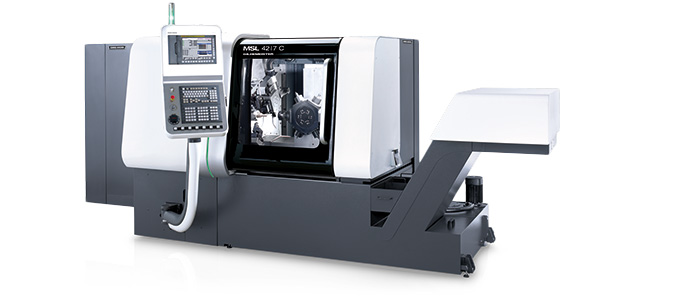

MSL 42|7 C卡盘车床可加工的工件直径85 mm。主轴配液压夹紧系统，半成品和最终零件的快速装件和卸件系统，确保较短的周期时间。
Highlights MSL 42|7 C
- 7把刀，最多可4把刀同时加工
- 3个NC数控复合刀架
- 6位直接电机驱动的刀塔，带拾取刀具轴，精度高，4个转动刀具接口和4个固定刀具
- 3个背面加工刀具
- 最多14把刀
- 滑座3的4位刀塔（选配）
- 复合刀架2 – 3和刀塔的NC数控刀具调整功能
- 主轴液压工件夹紧系统
- 带半成品工件快速装件系统（选配），最终零件卸件系统
技术参数
MSL 42|7 C
机床型号 |
|
|
MSL 42|7 C |
|
Standard |
|
|
|
|
轴 |
7 |
||
|
Main spindle |
|
|
|
|
棒材最大直径 |
mm |
42 |
|
|
最大旋转直径 |
mm |
(110*) |
|
|
Max. rotational speed |
rpm |
5,000 |
|
|
性能（S3 60%： 30 min / S1） |
kW |
7.5 / 5.5 |
|
|
副主轴 |
|
|
|
|
最大回转直径 |
mm |
42 (60*) |
|
|
Max. rotational speed |
rpm |
5,000 |
|
|
性能（S3 60%： 30 min / S1） |
kW |
3.7 / 2.2 |
|
|
轴 |
|
|
|
|
轴最高快移速度（Z4） |
m/min |
15 (30*) |
|
|
最大加速度 |
m/s2 |
5 |
|
|
行程X1 / X2 / X3 |
mm |
60 |
|
|
行程X4 |
mm |
130 |
|
|
行程Z2 |
mm |
80 |
|
|
行程Z3 |
mm |
80 |
|
|
行程Z4 |
mm |
340 |
|
|
名义进给力X1 / X2 / X3 / X4 / Z2 / Z3 / Z4 |
4,400 |
||
|
刀架1 |
|
|
|
|
固定刀 |
1 |
||
|
刀架2 |
|
|
|
|
固定刀 |
1 |
||
|
动力驱动刀具 |
1* |
||
|
刀架3 |
|
|
|
|
固定刀 |
1 (4*) |
||
|
刀架4 |
|
|
|
|
固定刀 |
4 |
||
|
动力驱动刀具 |
1 |
||
|
背面加工刀座 |
|
|
|
|
固定刀 |
3 |
||
|
动力驱动刀具 |
1 |
||
|
|
|
||
|
机床重量 |
kg |
3,500 |
* Optional
控制系统 |
|
DMG MORI SLIMline®控制面板带Siemens 840D |
|
DMG MORI SLIMline®控制面板带Fanuc 31i |
