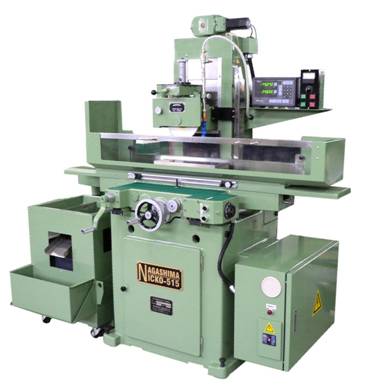

NN515系列磨床

NN515系列磨床
1、全手动型NN515-S 左右自动型NN515-A;
2、【标准配置及机床特点】:
★ 产品制作100%采用日本技术;
★ 全部导轨面及接触面均人工刮研,世界仅此一家;
★ 保留了旧日兴全手动机床的优点。上下轴及垂直进给导轨采用日本长岛精工V型6面导轨结构,砂轮头上下导轨面加长20%,使得机床刚性大幅度提高,保证了机械精度的稳定性;
★ 标准配置左右进给手轮、前后手轮
NN515系列标准技术参数
项 目 |
单位 |
NN515-S |
NN515-A |
|||||||
|
工作台面工作尺寸.(长×宽) |
mm |
550×150 |
|||||||
性 能 |
工作台最大移动量 |
左右 |
mm |
520 |
||||||
前后 |
mm |
180 |
||||||||
工作台面到砂轮主轴中心高度 |
mm |
MAX400 |
||||||||
可安装磁台最大尺寸 |
mm |
可倾式380×110 平行400×150 |
||||||||
地面距工作台高度 |
mm |
1030 |
||||||||
加工工件最大重量(含磁台和修整器) |
kg |
100 |
||||||||
工作台 |
T型槽尺寸×槽数 |
mm |
12×1 |
|||||||
工作方式 |
标准配置 |
|
机械式手轮 |
手动及液压自动 |
||||||
左右方向移动速度 |
m/min |
手动 |
0~30 |
|||||||
工作台(前后) |
手动进给(机械式) |
手轮旋转1周 |
mm |
5 |
||||||
小手轮最小刻度值 |
mm |
0.005 |
||||||||
|
连续速度 |
m/min |
手动 |
|||||||
锁紧装置 |
标准配置 |
|
|
|||||||
进给量 |
mm |
手动 |
||||||||
高精度光栅尺 标准配置 |
mm |
0.001(1.0μm) |
||||||||
显示装置 标准配置 |
mm |
0.001(1.0μm) |
||||||||
磨头(上下)砂轮 |
移动量 |
mm |
250 |
|||||||
快速进给速度(固定) |
mm/min |
750 |
||||||||
手动进给 |
方式 |
|
电子手轮(3档倍率切换) |
|||||||
手轮旋转1周 |
mm |
1.0 0.1 0.01 |
||||||||
最少进给量 |
mm |
0.01 0.001 0.000.1 |
||||||||
高精度光栅尺 |
标准配置 |
mm |
0.001(1.0μm) |
|||||||
显示装置 |
标准配置 |
mm |
0.001(1.0μm) |
|||||||
砂轮 |
使用尺寸 |
|
φ205×φ31.75×宽16(MAX) |
|||||||
转 数 |
标准配置 |
rpm |
0~3600(无级变速) |
|||||||
电动机 |
kw |
1.5kw 2p |
||||||||
润滑方式 标准配置 |
|
全自动润滑(自动检测油量不足) |
||||||||
砂轮卡盘锥度 |
|
φ25×1/4 |
||||||||
机床面积 高×宽×长 |
mm |
2000×2250×2000 |
||||||||
机床重量 |
kg |
约1600 |
约1700 |
|||||||
★标准机型为左后仕样,可选右手仕样; ★本机床技术参数如有修改,恕不另行通知
【标准随机附件】 【特殊附件】
1、 砂轮及砂轮卡盘 1、湿式磨削装置
2、 全手动型磨头上部平行修整器 2、永磁磁台
3、 标准专用工具 3、吸尘装置
