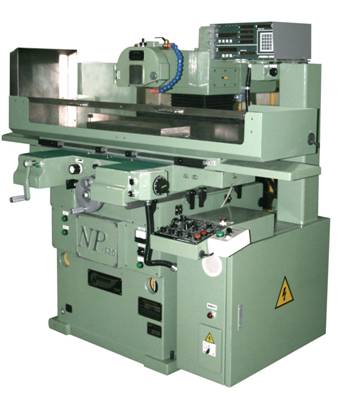

NP系列磨床
NP系列磨床
.jpg)
1、全自动通用型； 2、【标准配置及机床特点】：
★ 世界一流超精密成形平面磨床；
★ 本机床油压装置采用伺服阀门，大大缩小了自动换向时的震动，使台面左右移动平稳。
★ 产品制作技术及外购件100%由日本长岛精工株式会社提供；
★ 标准配置上下、前后两轴高精度光栅尺（0.0001mm）及实际位置显示器；
★ 全部导轨面及接触面均人工刮研，世界仅此一家；
★ μ级进给磨削0.2μm阶段
NP系列标准技术参数
项 目 |
单位 |
NP-415 |
NP520-F.MD |
NP630-F.MD |
||||
|
性
能 |
工作台面工作尺寸（长×宽） |
mm |
540×180 |
700×300 |
||||
|
工作台最大移动量 |
左右 |
mm |
550 |
650 |
760 |
|||
|
前后 |
mm |
190 |
230 |
340 |
||||
|
工作台面至砂轮主轴中心高度 |
mm |
MAX500 |
||||||
|
电永磁吸盘最大尺寸 |
mm |
平行式400×200 |
500×200 |
600×300 |
||||
|
地面距工作台高度 |
mm |
1030 |
||||||
|
加工工件最大重量 |
kg |
100 |
||||||
|
工 |
T型槽尺寸×槽数 |
mm |
12×1 |
12×3 |
||||
|
工作方式 |
标准配置 |
|
手动及液压自动转换 |
|||||
|
标准配置 |
|
具有自动低速启动功能 |
||||||
|
左右方向移动速度 |
m/min |
0~25 |
0~20 |
|||||
|
工 作 台 (前后) |
机械式 |
手轮旋转1周 |
mm |
4 |
||||
|
小手轮最小刻度值 |
mm |
0.01 |
||||||
|
最小显示值 |
mm |
0.0001(0.1μm) |
||||||
|
前后 |
连续速度 |
mm/min |
0~600(无级变速) |
|||||
|
间断进给 |
进给位置 |
|
两端或工作台右侧单边 |
|||||
|
进给量 |
mm |
0~7 |
||||||
|
|
|
具有精磨进给时速度及进给量1/2减少能力 |
||||||
|
高精度光栅尺 标准配置 |
mm |
0.0001(0.1μm). |
||||||
|
数字显示器 标准配置 |
mm |
0.0001(0.1μm) |
||||||
|
磨
头
(上下) |
移动量 |
mm |
400 |
|||||
|
快速升降速度 |
mm/min |
600 |
||||||
|
手动进给 |
方 式 |
|
电子手轮3档倍率切换 |
|||||
|
手轮旋转1周 |
mm |
1.0 0.1 0.01 |
||||||
|
最小进给量 |
mm |
0.01 0.001 0.0001 |
||||||
|
自动进给 |
总进给量 |
μm |
任意量设定 |
|||||
|
精磨开始量 |
μm |
任意量设定 |
||||||
|
每次进给量 |
上段 |
μm |
各段 |
|||||
|
中段 |
μm |
0.1, 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 3, 5, 7, 10,15,20 |
||||||
|
下段 |
μm |
|||||||
|
方 式 |
沟槽式磨削 |
|
单侧进给或工作台两端进给 |
|||||
|
平面磨削 |
|
前后两端进给 |
||||||
|
无火花研磨次数 |
往复 |
0，1， 2， 4， 6， |
||||||
|
高精度光栅尺 标准配置 |
mm |
0.0001(0.1μm) |
||||||
|
控制系统显示值 标准配置 |
mm |
0.0001(0.1μm) |
||||||
|
固定循环 标准配置 |
|
快速进给→粗磨→精磨→返回 |
||||||
|
|
粗→中→精→返回 |
|||||||
|
磨头上部平衡自动修整 |
MD机型标准配置 |
|
总机修整量显示平时砂轮外周位置显示功能 |
|||||
|
修正器修整量 |
μm |
0~999 |
———— |
———— |
||||
|
每次修整量 |
μm |
0~99 |
———— |
———— |
||||
|
修整次数 |
回 |
0~9 |
———— |
———— |
||||
|
砂 轮 |
使用尺寸 |
mm |
φ255×φ50.8×宽25 |
φ305×φ76.2×宽32 |
||||
|
转 速 |
rpm |
0~3600（无级变速） |
||||||
|
电 动 机 |
kW |
2.2kW 4p |
7.5kW 4p |
|||||
|
润滑方式 |
|
|
全自动润滑（自动检测油量不足） |
|||||
|
砂轮卡盘锥度 |
|
φ33×1/6 |
φ45×1/6 |
|||||
|
机床面地 长×宽 |
mm |
2300×1700 |
3000×2400 |
|||||
|
机床重量 |
kg |
约1600 |
约2000 |
约3500 |
||||
【标准随机附件】 【特殊附件】
1、 砂轮及砂轮卡盘 1、吸尘装置与各种冷却装置
2、 标准工具 2、电永磁吸盘及磁力可调整置
3、读数0.5μm测长器
4、砂轮平衡架
5、磨头上部修整器（修正量加法功能）
