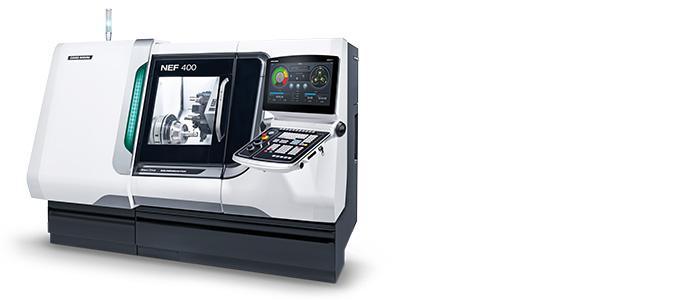

NEF 400

NEF 400

NEF 400
第5代NEF | 全球同类产品中技术较好 – 价格较好

高产能和高灵活性的标高机型。NEF 400车床性能佳,其性能从未被全球同类性价比的车床超越。新一代NEF车床采用高科技部件制造,使入门级车床的用户也能进行高效和高精度车削 – 且质量高。NEF使操作人员不仅在单件生产中也在批量生产中实现高精度和高动态性能并具有灵活适应性。该机拥有大量选配,因此用户能自定义该机配置,更大限度提高其产能 – 无论是单件生产还是批量生产。NEF系列车床是用户决胜市场和开拓新市场机会的较好选择。

Highlights NEF 400

带ISM主轴电机:大主轴孔;转速高 ,更高C轴精度 / 刚性;更大轴承直径 稳定性更好;水冷系统,热稳定性更好; 易于保养服务,不需要调整驱动带

全新风格设计:更宽敞的加工区可见性 操作方便,结构紧凑

控制技术: DMG ERGOline ®控制面板,19"显示器和 Siemens 840D solutionline 3D软件带ShopTurn,Heidenhain CNC Pilot 620带Smart.Turn或Siemens ShopTurn 3G

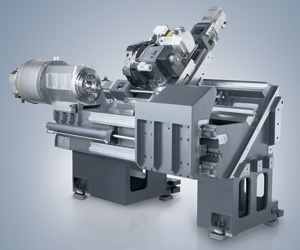

结构紧凑非常坚固,实心铸铁床身

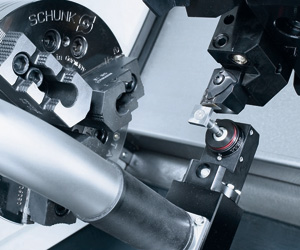

12位刀塔VDI 30,液压控制 标配带尾座

数字驱动技术使该机在同类产品中具有较好的驱动技术,精度高:μ级的主轴圆度精度

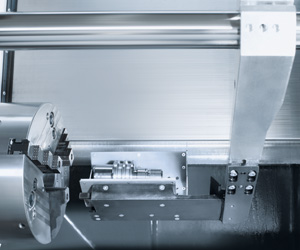

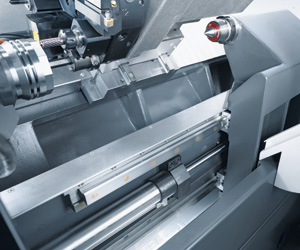

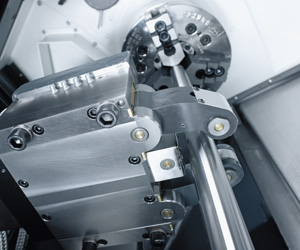

可动中心架和尾座,4条导轨床身结构



技术参数
NEF 400


机床型号



NEF 400

加工区





床身上方最大回转直径

mm

385

床身上方最大回转直径

mm

350

横向刀架上方最大回转直径

mm

350

运动行程(X)

mm

255

纵向行程(Z)

mm

800

Main spindle





主轴头

Size

主轴孔

mm

棒料规格(动力卡盘)

mm

65

前轴承直径

mm

130

Chuck diameter*

mm

200 / 250

驱动功率(40% / 100% DC)

kW

11.5 / 8

最大扭矩(40 / 100  % DC),Siemens | Heidenhain

Nm

340 / 240 | 240 / 200

转速范围

rpm

0 – 4,500

进给驱动





快移运动(X / Z)

m/min

30 / 30

进给力X(40 / 100 % DC)

kN

6 / 4.5

扭矩X(40 / 100 % DC)

Nm

10.5 / 7.2

进给力Z(40 / 100 % DC)

kN

8.5 / 6.2

扭矩(40/100% DC)

Nm

14.5 / 10

刀柄





刀位数量



12

Shaft diameter (according to DIN 69880)

mm

30 (VDI 30)

Driven tool stations*



6

驱动(DIN 5480)



W16 × 0.8 × 30 × 18

驱动功率,最大(40% DC)

kW

5.5

Torque, max. (40% DC)

Nm

17.5

Max. rotation speed

rpm

4,500

Tailstock





尾座行程(自动运动)

mm

680

Centre location

MT

MT4

Max. tailstock pressure

daN

680







机床无排屑器

kg

3,500

机床带排屑器

kg

3,700

* 选配
