NEF 600

NEF 600

NEF 600

全球同类产品中技术较好且价格较好

shopturn-3g-Picture
dmg-mori-technology-cycles-turning teaser Picture

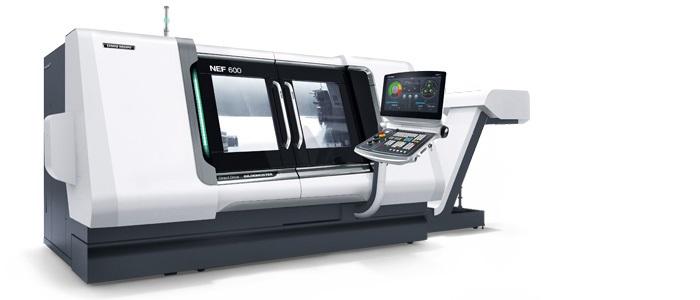

NEF 600
全新NEF系列车床采用高科技部件制造使入门级机床用户也能进行专业,高效和高精度车削加工。NEF使操作人员不仅在单件生产中也在批量生产中实现高精度和高动态性能并具有灵活适应性。该机拥有大量选配,因此用户能自定义该机配置,更大限度提高其产能。当今工件生产需要高灵活性。无论是单件生产还是小批量生产,效率和精度是每一个订单任务的首要要求。

Highlights NEF 600

  • 带ISM主轴电机:大主轴孔;转速高 ,更高C轴精度 / 刚性;更大轴承直径 稳定性更好;水冷系统,热稳定性更好; 易于保养服务,不需要调整驱动带
  • 全新风格设计:更宽敞的加工区可见性 操作方便,结构紧凑
  • 控制技术: DMG ERGOline ®控制面板,19"显示器和Siemens 840D solutionline 3D软件带ShopTurn,Heidenhain CNC Pilot 620带Smart.Turn或Siemens ShopTurn 3G
  • 结构紧凑非常坚固,实心铸铁床身
  • 12位刀塔VDI 40,液压控制 标配带尾座
  • 数字驱动技术使该机在同类产品中具有较好的驱动技术,精度高:μ级的主轴圆度精度

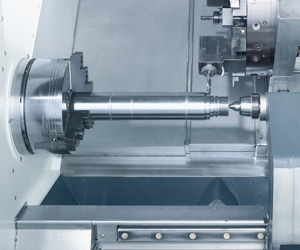

  • 可动中心架和尾座,4条导轨床身结构
  • nef-600-h1-jpg
  • nef-600-h2-jpg



技术参数
NEF 600


机床型号



NEF 600

加工区





床身上方最大回转直径

mm

600



床身上方最大回转直径

mm

600



横向刀架上方最大回转直径

mm

490



运动行程(X)

mm

398



纵向行程(Z)

mm

1,250



Main spindle







主轴头

Size

220 h5



主轴孔

mm

118



棒料规格(动力卡盘)

mm

92



前轴承直径

mm

160



Chuck diameter*

mm

250 / 315



驱动功率(40% / 100% DC)

kW

37 / 28



最大扭矩(40 / 100  % DC),Siemens | Heidenhain

Nm

790 / 590



转速范围

rpm

0 – 3,500



进给驱动







快移运动(X / Z)

m/min

30 / 30



进给力X(40 / 100 % DC)

kN

10 / 6.2



扭矩X(40 / 100 % DC)

Nm

15 / 10



进给力Z(40 / 100 % DC)

kN

16.5 / 8.7



扭矩(40/100% DC)

Nm

22 / 13.6



刀柄







刀位数量



12



Shaft diameter (according to DIN 69880)

mm

40 (VDI 40)



Driven tool stations*



12



驱动(DIN 5480)



W20 × 0.8 × 30 × 24



驱动功率,最大(40% DC)

kW

5.5



Torque, max. (40% DC)

Nm

17.5



Max. rotation speed

rpm

4,500



Tailstock







尾座行程(自动运动)

mm

1,150



Centre location

MT

5



Max. tailstock pressure

daN

1,250











机床无排屑器

kg

5,500



机床带排屑器

kg

5,700
