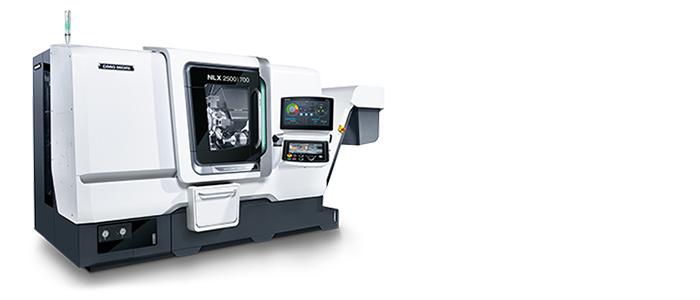

NLX 2500

NLX 2500

NLX 2500

配BMT(内置电机刀塔),铣削能力可比加工中心

bmt-Picture
NLX2500 700
全部轴都配矩形硬轨,更好的减振性能和动态刚性。多种顶尖间距离可选选择,500 mm(19.7 in),700 mm(27.6 in)和1,250 mm(49.2 in),构成该系列机床丰富的机型。

Highlights NLX 2500

  • 全部轴都配矩形硬轨
  • 床身中冷却液循环冷却控制热位移
  • 配BMT(内置电机刀塔),铣削能力可比加工中心(MC、Y、SMC和SY型)
  • Y轴行程:±50 mm(S,SY型)
  • 主轴2最高主轴转速:6,000 min-1(SMC和SY型)
  • 新通用高端设计 Neues Dokument

http://cn.dmgmori.com/blob/18052/a3d192dbd53277181eba5343103725c4/rarrow1-data.gif技术参数
NLX 2500
机床型号                                                                      NLX 2500


规格





最大车削直径 (2-axis turning type)

mm

460

最大车削直径 (MC/Y/SMC/SY type)

mm

366 / 356 [348*<16-station Turret>]
[278* <20-station Turret>]

最大车削长度 (type 500)

mm

450

最大车削长度 (type 700)

mm

728** / 705

最大车削长度 (type 1250)

mm

1,255

棒料规格

mm

80 [90*] [102*]

行程





X轴

mm

260

Y轴

mm

±50***

Z轴 (type 500)

mm

500

Z轴 (type 700)

mm

795

Z轴 (type 1250)

mm

1,345

主轴





最高主轴转速

min-1

4,000 [2,500*]

主轴通孔直径

mm

91 [111*]

主轴轴承内径

mm

140

刀塔





刀位数量s (2-axis turning type)

tool

10 [12*]

刀位数量 (MC type)

tool

10 [12*] [16*] [20*]

刀位数量 (Y/SMC/SY type)

tool

12 [10*] [16*] [20*]

刀具轴最高回转转速

min-1

10,000****

快移速度





X轴

m/min

30

Y轴

m/min

10***

Z轴

m/min

30

电机





主轴驱动电机(25%ED / 50%ED / cont)

kW

18.5 / 18.5 / 15

* 选项





**2轴车削规格





** Y规格





*** MC、Y、SMC、SY规格





控制系统





CELOS® - 兼容,统一,一致。
