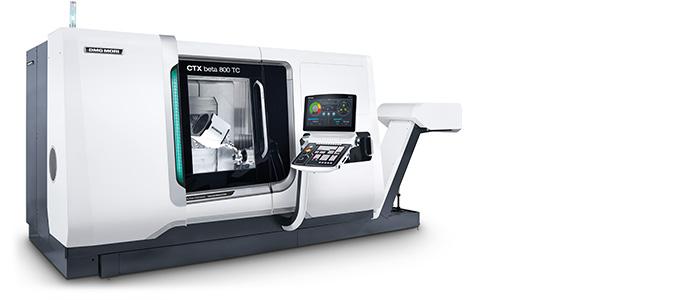

CTX beta 800 TC

CTX beta 800 TC
车铣复合完整加工机床，配全新超紧凑型并获专利的车铣主轴

全新CTX beta 800 TC拥有车铣复合加工的高灵活性，max工件直径可达500 mm和车削长度可达850 mm。 该机采用全新统一风格设计，拥有更强功能和更高保值性。 技术参数同样耀眼。 Y轴行程200 mm。 该机的一个重要部件是直接驱动的B轴，摆动范围达110°。 该机配全新超紧凑的车铣主轴。 该主轴的紧凑结构设计使它能集成在夹刀的弹出缸筒中，仅350 mm的长度，扭矩达到120 Nm。 与常规主轴相比，这款新主轴扭矩高20%，加工区大170 mm。 而且，由于可用标准刀加工倾斜面和孔，因此能节省刀具成本。 CTX beta 800 TC不仅大大地提高了通用性，而且价格也富有竞争力，因此是小型工件高效车铣复合加工的理想选择。 不仅如此，全球首发机型更配了DMG MORI的CELOS系统。 CTX beta 800 TC配CELOS系统，21.5" ERGOline®控制面板和SIEMENS系统，并将在2014年5月上市。 该机标配的数控系统为Operate 4.5版的SIEMENS 840D solutionline，它配19" ERGOline®控制面板。 选配的11个加工循环使该机能满足大量应用要求。 因此，编程时间可缩短60%。
Highlights CTX beta 800 TC

• 超紧凑型车铣主轴，占用加工区空间小且扭矩高20 %
• 配全新B轴的加工区大170 mm： 可水平空心车削150 mm长工件
• 车铣主轴额定转速12,000 rpm，功率22 kW和扭矩120 Nm，选配高速版主轴额定转速20,000 rpm
• 最大工件直径ø 500 mm和车削长度800 mm，占地面积7.8 m2
• 用主轴和副主轴可进行6面完整加工，主轴额定扭矩770 Nm（选配）和副主轴*额定转速6,000 rpm
• 加工区大，视线好且接近性能好，到主轴中心的工作深度350 mm
• 配200 mm Y轴中心，因此可偏心加工

技术参数
CTX beta 800 TC
机床型号CTX beta 800 TC
