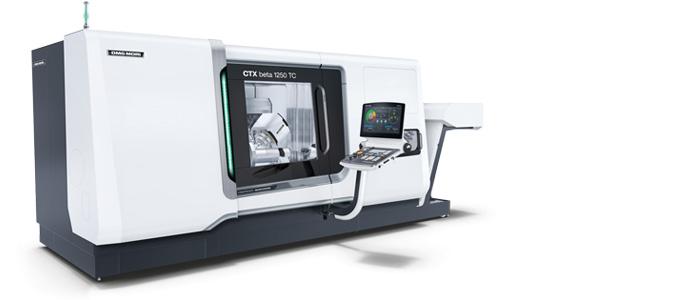

CTX beta 1250 TC / linear
CTX beta 1250 TC / linear
最具竞争优势的万能加工中心
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

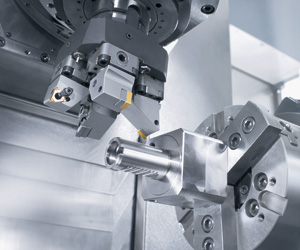

集合多种技术和多种加工方法于一身无疑是现代加工业的发展趋势。除常规设备外，例如铣车复合加工主轴，刀库和副主轴，CTX beta TC和CTX gamma TC系列复合加工机床还提供更多选配。 6面完整加工在许多行业中具有决定性的竞争优势。工件日益复杂的现实需要使用更多加工技术，例如齿轮铣削和5轴联动加工。
Highlights CTX beta 1250 TC / linear
- TC（刀库）：带刀库和车铣复合加工技术
- 车铣复合加工中心，最大车削长度1,300 mm

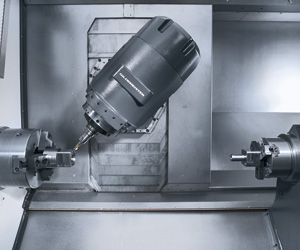

- 大功率车铣复合加工主轴，带NC数控B轴和直接驱动的转矩电机
- 标配X轴，Y轴，Z轴直接测量系统

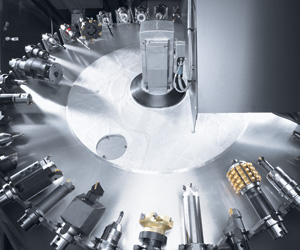

- 24位盘式刀库或HSK-A63或Capto C6刀柄的48位链式刀库（选配）
- 空间大，加工区可见性好，占地少
- 扩展设备（选配）：完整加工的副主轴，包括尾座功能
- Z轴直线电机驱动（选配），精度高和动态性能好
.jpg)
.jpg)
.jpg)

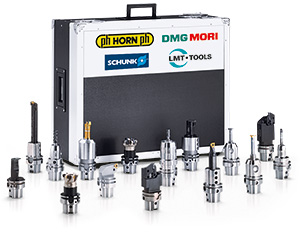

HORN / Schunk / LMT刀具套件
高性能套件，包括外圆和内圆车刀，径向和轴向冲孔刀，以及螺纹刀，切槽和钻孔刀。
技术参数
CTX beta 1250 TC / linear
机床型号 CTX beta 1250 TC / linear
加工区 |
|
|
|
Swing diameter, max. |
mm |
500 |
|
Turning diameter, max. |
mm |
390 |
|
Turn-mill spindle carrier (top) |
|
|
|
Cross travel (X1) |
mm |
450 (–10) |
|
Vertical travel (Y1) |
mm |
±100 |
|
Longitudinal travel (Z1) |
mm |
1,300 |
|
刀塔滑座（下） |
|
|
|
Cross travel (X2) |
mm |
- |
|
垂直行程（Y2）* |
mm |
- |
|
Longitudinal travel (Z2) |
mm |
- |
|
Main spindle |
|
|
|
Spindle head (flat flange) |
mm |
170h5 | (220h5)* |
|
Bar capacity |
mm |
65 (76)* | (93 / 102)* |
|
Spindle diameter in the front bearing |
mm |
130 | (160)* |
|
夹紧卡盘 |
mm |
200 / 250 / 315 | 315 / 400 |
|
驱动功率（40% / 100% DC） |
kW |
34 / 25 | (45 / 35)* |
|
扭矩，最大(40/100% DC) |
Nm |
380 / 280 | (770 / 600)* |
|
Max. rotation speed |
rpm |
5,000 | (4,000)* |
|
副主轴 |
|
|
|
Spindle head (flat flange) |
ø mm |
140h5 | (170h5)* |
|
Spindle diameter in the front bearing |
ø mm |
100 | (130)* |
|
Chuck* |
ø mm |
165 / 210 |
|
驱动功率（40% / 100% DC） |
kW |
27 / 20 | (32 / 25)* |
|
扭矩，最大(40/100% DC) |
Nm |
170 / 127 | (360 / 280)* |
|
Max. rotation speed |
rpm |
6,000 | (5,000)* |
|
进给驱动AC，刀架1，快移速度X / Y / Z |
m/min |
30 / 30 / 30 (60)** |
|
Turning-milling spindle |
|
|
|
Tool reception |
|
HSK-A63 | (Capto C6)* |
|
Spindle speed, max. |
rpm |
12,000 | (18,000)* |
|
驱动功率，最大（40% DC） |
kW |
22 | (23)* |
|
Torque, max. (40% DC) |
Nm |
100 | (105)* |
|
B轴（转矩电机驱动） |
|
|
|
Swivel range (B) |
degrees |
220 |
|
Torque, max. (40% DC) |
Nm |
344 |
|
Hydraulic clamping |
Nm |
2,800 |
|
Tool magazine |
|
|
|
刀位数量 |
|
Disk 24 (chain 48)* |
|
Tool length |
mm |
300 |
|
Tool weight G1 / G2 |
kg |
5 |
|
Tool diameter, max. (with pocket empty) |
mm |
80 (120) |
|
进给驱动AC，刀架2，快移速度X2 / Y2* / Z2 |
|
- |
|
Tool mount (turret, bottom)3) |
|
|
|
刀位数量 |
|
- |
|
Driven tool stations |
|
- |
|
Shaft diameter (according to DIN 69880) |
mm |
- |
|
驱动功率（40%DC） |
kW |
- |
|
Torque, max. (40% DC) |
Nm |
- |
|
Max. rotation speed |
rpm |
- |
|
Tailstock |
|
|
|
尾座行程（自动运动） |
mm |
1,200 |
|
Centre location |
MT |
5 |
|
Max. tailstock pressure |
daN |
1,200 |
|
|
|
|
|
Machine weight with control cabinet |
kg |
7,950 |
|
* 选配 |
|
|
|
** 直线版 |
|
|
|
控制系统 |
|
|
|
CELOS® - 兼容，统一，一致。 |
|
|
